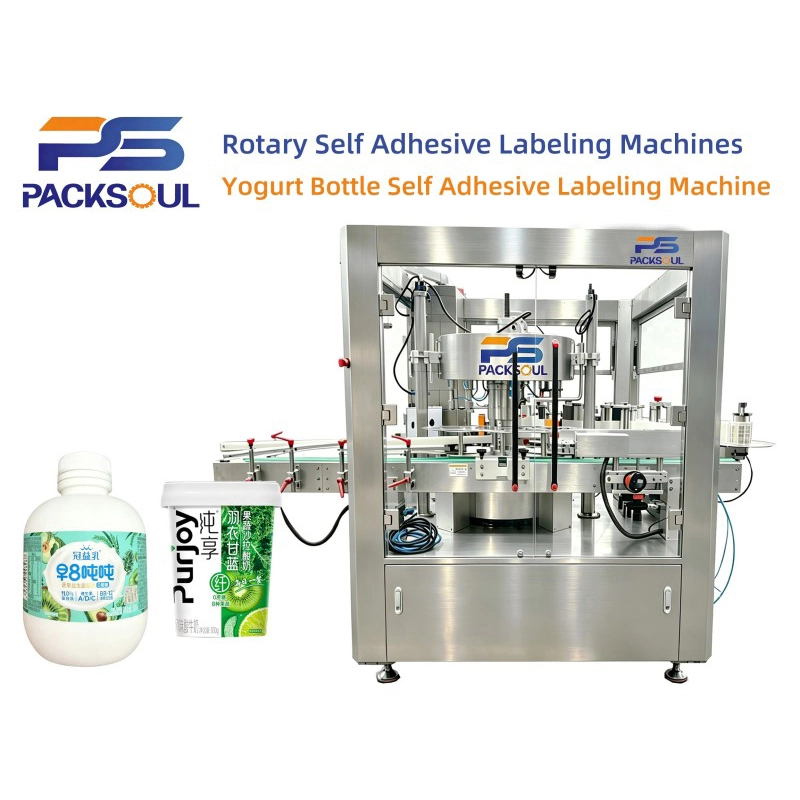

ヨーグルトボトル自己粘着ラベル貼付機

ヨーグルトボトル自己粘着ラベル貼付機は、平ら、四角、不規則なヨーグルトボトル用に作られており、片面または両面ラベルのオプションがあります。食品グレードの 304 ステンレス鋼、マルチサーボトラッキング、安定した位置決めにより、生産中の一貫したラベルの貼り付けをサポートします。 PackSoul は、ヨーグルトメーカーや乳製品の包装ライン向けにカスタムサービスとライン統合オプションを備えた機器を提供しています。

お問い合わせを送信

製品説明

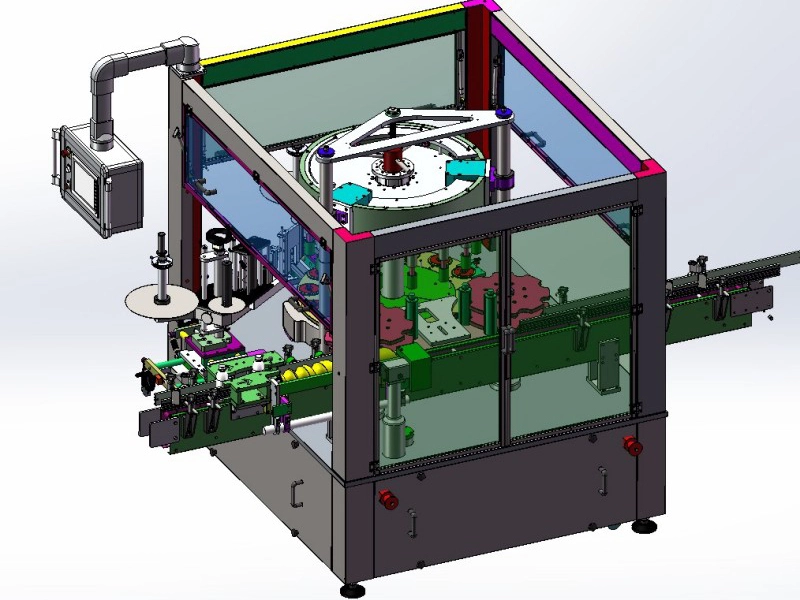

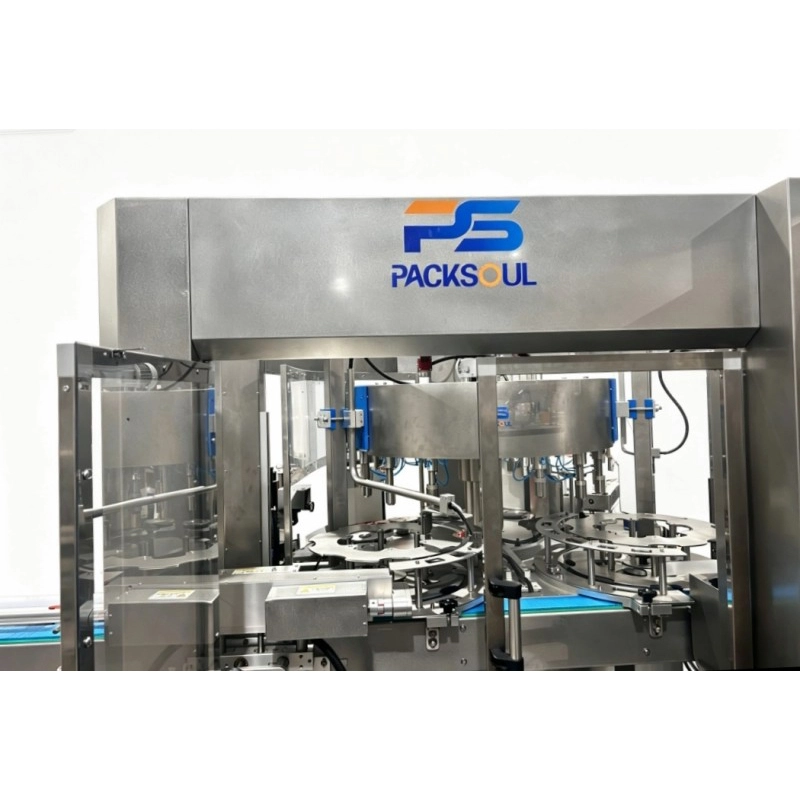

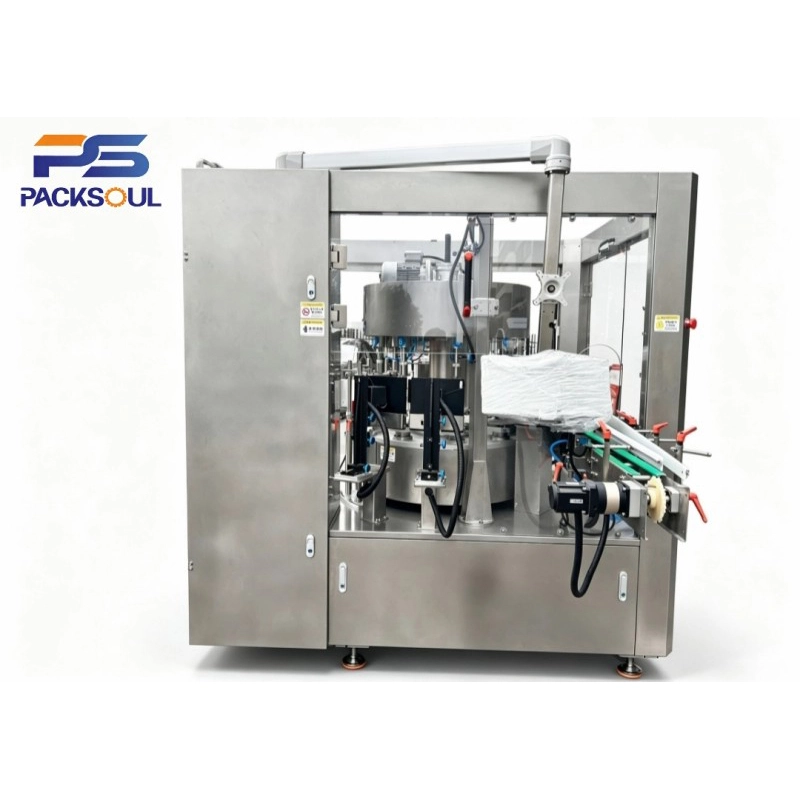

PackSoul ヨーグルトボトル自己粘着ラベル貼付機は、平ら、正方形、大容量、不規則なヨーグルトボトル用に設計された全自動高速回転式ラベル貼付機です。その特別なマルチポイントボトル位置決めシステムは、高速動作中にボトルを安定に保ち、ラベルの浮き、位置ずれ、気泡、しわを防ぎます。ボトルの供給、位置決め、ラベル貼り付け、プレス、排出を自動的に完了します。この機械は片面および両面ラベル付けをサポートしており、独立して動作することも、完全な乳製品充填ラインと接続することもできます。

主な利点

1. 特殊なボトル位置決めシステム

複数のクランプがヨーグルトボトルをしっかりと保持し、高速動作中でも安定した状態を保ちます。四角いボトル、平らなボトル、不規則なボトルのラベルの浮きや位置ずれを防ぎます。

2.食品グレードの304ステンレス鋼

この機械は食品グレードの 304 ステンレス鋼で作られています。腐食や湿気に強く、酪農場に適しています。

3. マルチサーボ同期制御

サーボシステムにより回転速度に合わせてラベル送りをスムーズに制御します。気泡やシワを防ぎ、正確なラベルを貼り付けることができます。

4. クイックチェンジ設計

ラベルヘッド、ボトルホルダー、ボトル分離パーツは素早く交換できます。これにより、ボトルの交換、洗浄、メンテナンスが容易になります。

5. 警報システム

この機械は、ラベルの紛失、ボトルの詰まり、過負荷、ボトルの紛失を音と光で警告します。これにより、ダウンタイムが短縮され、トラブルシューティングが容易になります。

6. 標準回線接続

この機械は、充填機、キャッピング機、コーディング機、包装機と接続できます。新しい乳製品ラインと既存のラインのアップグレードの両方に適しています。

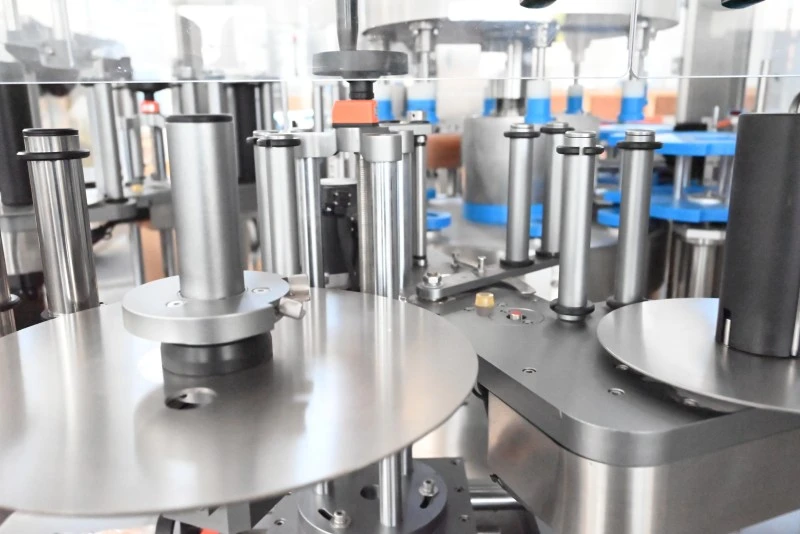

Yogurt Bottle Self Adhesive Labeling Machine

製品パラメータ（仕様）

モデル	PSR-B080
ラベル貼り付け速度	8000 BPH (ボトル/時間)
容器のサイズ	30 ～ 100 mm (ボトル底部の直径に基づく; より大きいサイズにはカスタマイズが必要)
コンテナの高さ	100～400mm
ラベルの最大高さ	200mm
ラベルの最大幅	300mm
ラベルロール寸法	内径Φ76mm。最大外径Φ400mm
機械全体の寸法	3000L×2500W×2000Hmm
作業高さ	1000 ± 50 mm (カスタマイズ可能)
電源	380V / 50Hz / 14kW

動作原理

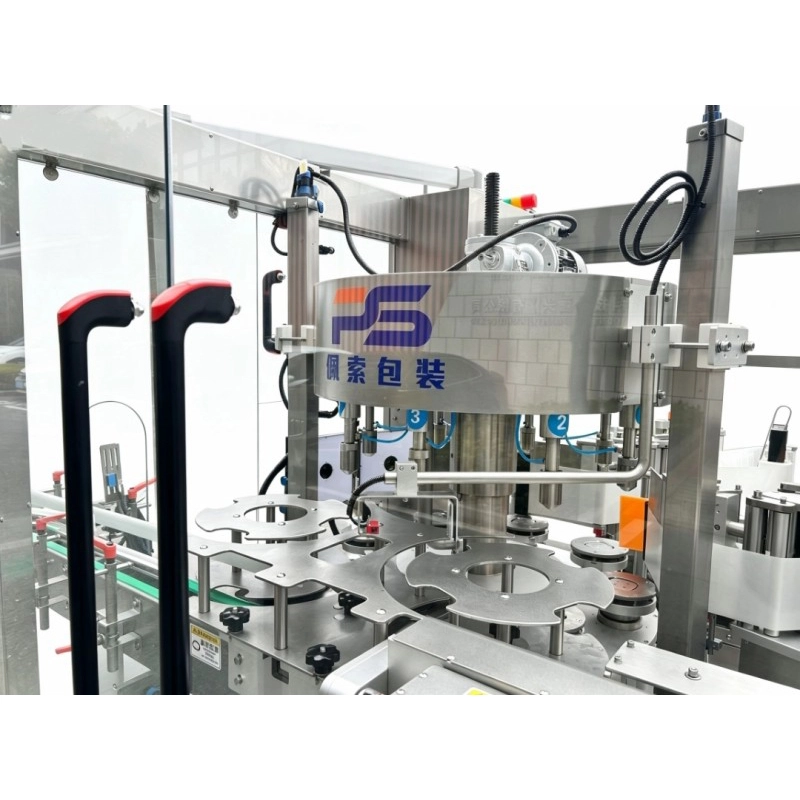

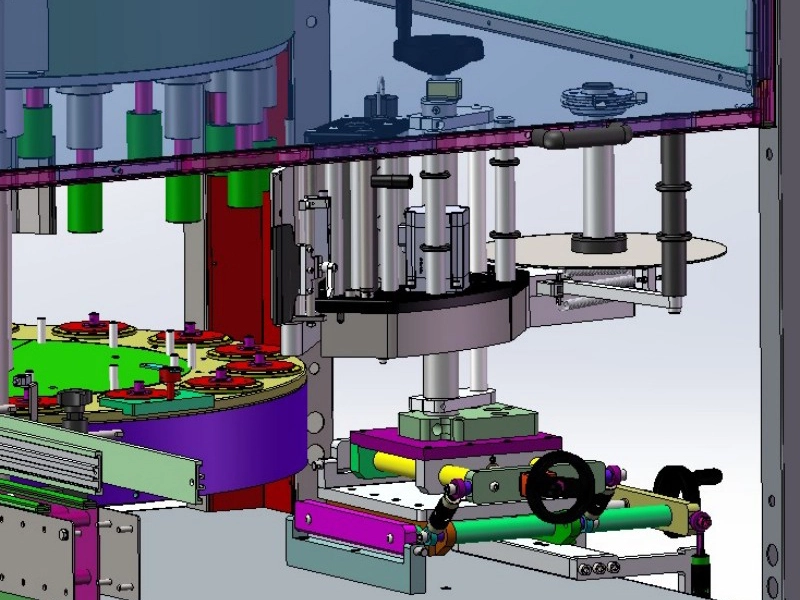

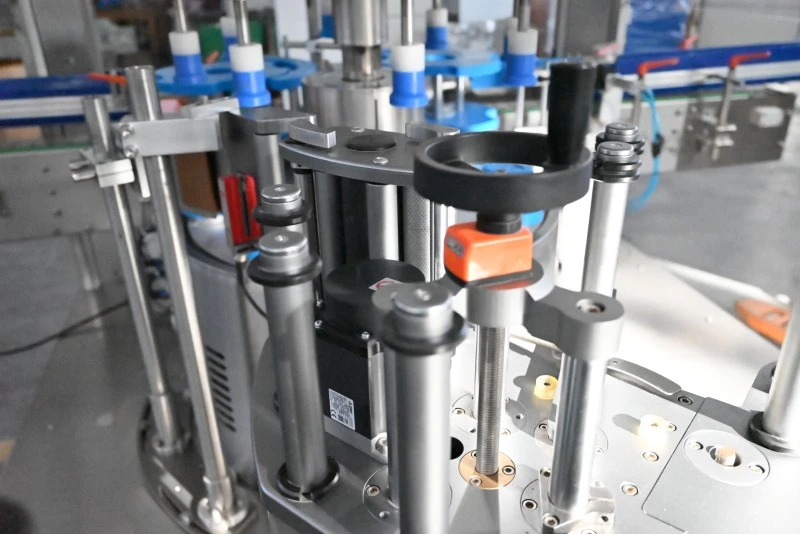

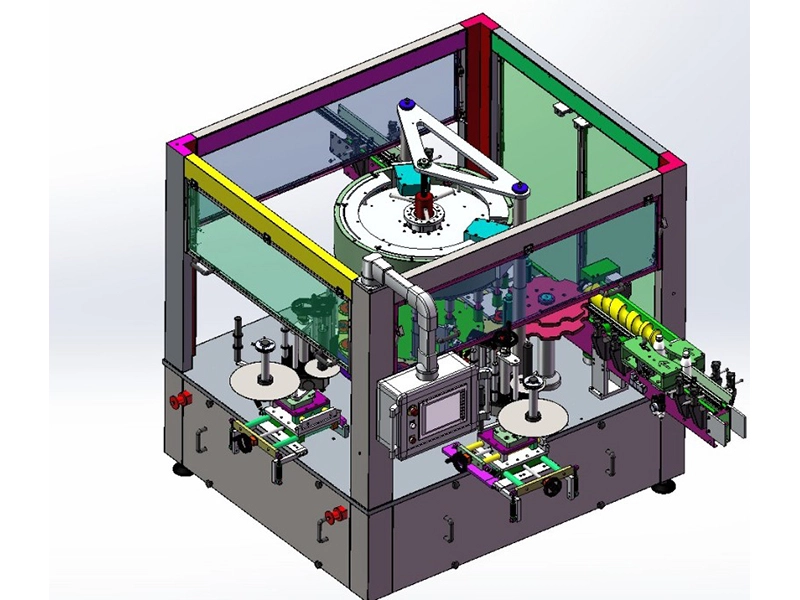

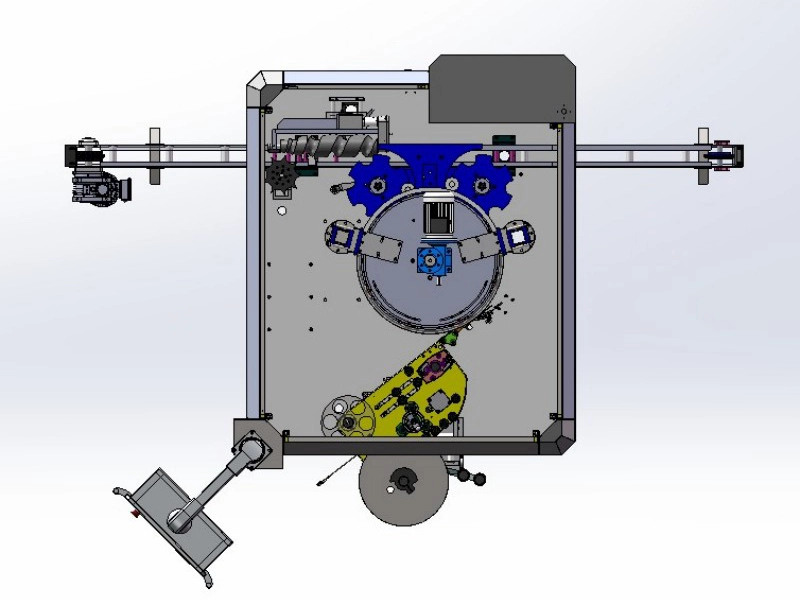

回転テーブルがボトルを各ステーション内で移動させ、特別な位置決めシステムがヨーグルトボトルを所定の位置にしっかりと保持します。複数のサーボシステムがボトルの速度を追跡し、ラベルの送り速度の同期を保ちます。サーボラベリングヘッドはラベルをボトルの平らな部分と湾曲した部分にスムーズに貼り付け、圧力ローラーはラベルを固定します。

このマシンは各ステーションをリアルタイムで監視します。ボトルの詰まりやラベルの紛失、その他の問題が発生すると自動的に停止し、アラームを発するため、スムーズで継続的な生産が保証されます。

応用分野と事例

乳製品および飲料製品：大きな平らなヨーグルトボトル、四角い発酵乳ボトル、プロバイオティクスドリンクボトル、子供用ヨーグルトボトル、新鮮な牛乳ボトル、その他の乳製品容器に適しています。

生産用途：自動乳製品工場、ヨーグルトOEM生産ライン、低温乳製品プラント、チェーン乳製品生産ライン、輸出向け乳製品包装施設に適しています。

機械のメンテナンス

日常のメンテナンス: ステンレス製の本体を柔らかい布で拭き、ボトルホルダーと圧力ローラーに付いた接着剤をきれいに拭きます。配電ボックスに高圧水を噴射しないでください。
毎週のメンテナンス: サーボモーターとドライブチェーンをチェックしてください。可動部品に食品グレードの潤滑剤を追加し、ラベルの貼り付きを防ぐためにラベルローラーの張力を緩めます。
毎月のメンテナンス: ボトルホルダーとセンサーを掃除します。ラベルの正確さを確認し、湿気の多い環境では電気ボックスから湿気を取り除きます。
長期保管: 機械をカバーし、ローラーの張力をすべて解放し、ラベルをはがして、機械を乾燥した換気の良い場所に保管します。

完全な作業プロセス

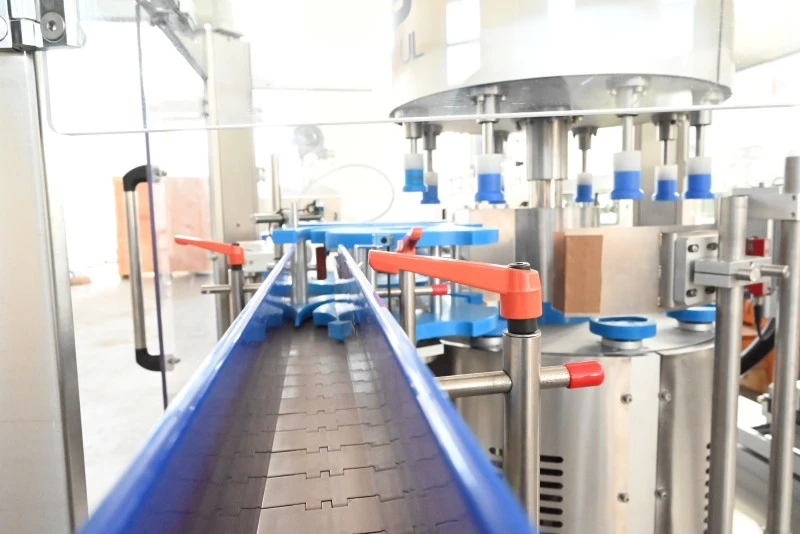

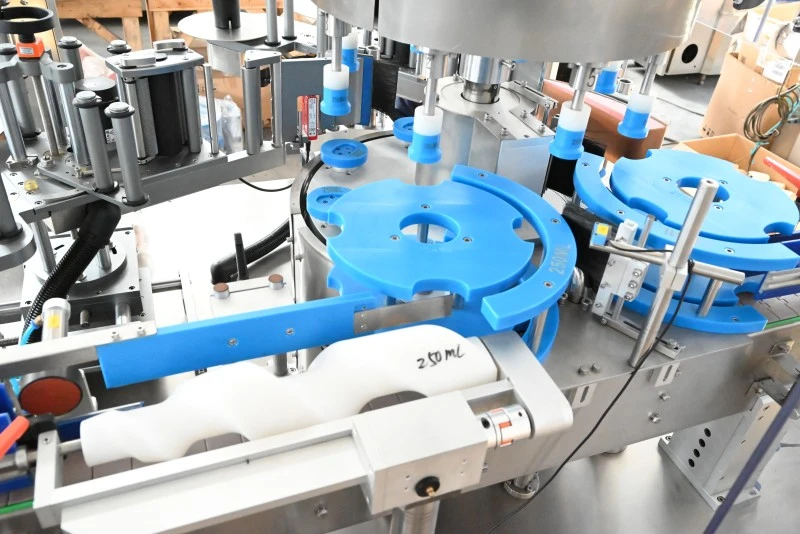

1.ボトル供給: ヨーグルトボトルはコンベアを通ってロータリーステーションに入ります。

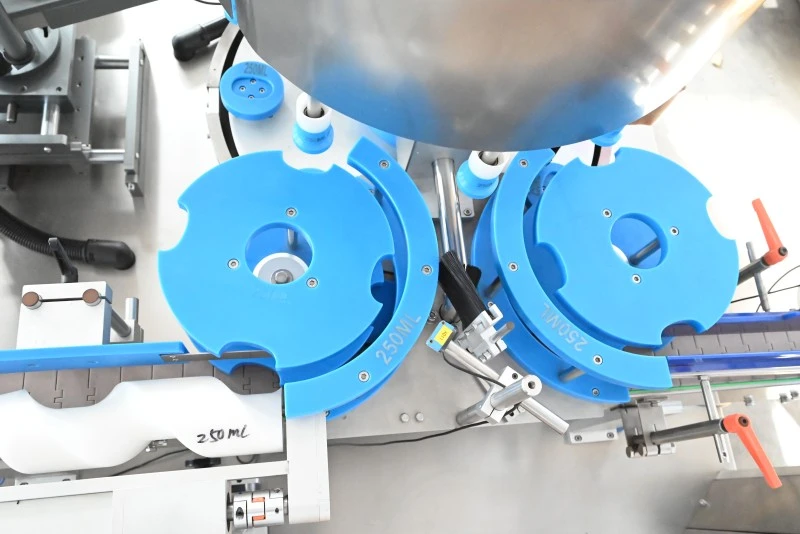

2.ボトルの位置決め：複数のクランプが各ボトルの平らな面を保持し、正しい位置に保ちます。
3.サーボラベルフィード：サーボシステムが回転速度に追従し、ラベル台紙をスムーズに取り除きます。
4.エッジラベル: ラベルはボトルの平らな部分とエッジ部分をカバーします。圧力ローラーはラベルを滑らかにし、端の浮きを防ぎます。
5.製品の排出: ラベルが貼られたボトルはロータリーステーションから出て、次のプロセスに移動します。
6.自動監視：機械はリアルタイムで動作をチェックします。ボトルの詰まり、ラベルの紛失、材料の不足が発生すると、アラームが作動して自動停止します。

主な電気部品

いいえ。	コンポーネント名	ブランド
1	HMI	シュナイダー（フランス）
2	サーボモーター	シュナイダー（フランス）
3	サーボドライブ	シュナイダー（フランス）
4	メインモーター	シュナイダー（フランス）
5	コンベヤモーター	トランスキー（イタリア）
6	PLC	シュナイダー（フランス）
7	周波数インバーター	シュナイダー（フランス）
8	周波数インバーター	シュナイダー（フランス）
9	透明ラベルセンサー	リューゼ（ドイツ）
10	物体検知センサー（反射型光電式）	シック（ドイツ）
11	検出用光電センサー（反射型）	シック（ドイツ）
12	近接スイッチ	シック（ドイツ）
13	スイッチング電源	MW（台湾、中国）
14	ユニバーサル切替スイッチ	メラー社（ドイツ）
15	非常停止スイッチ	シュナイダー（フランス）
16	漏電遮断器	シュナイダー（フランス）
17	小型サーキットブレーカー	シュナイダー（フランス）
18	ACコンタクタ	シュナイダー（フランス）
19	ロータリーエンコーダ	ネミコン（日本）
20	電気スリップリング	センリング
21	圧力計	パナソニック（日本）
22	ビジョンカメラ	ハイクビジョン

認証と品質保証

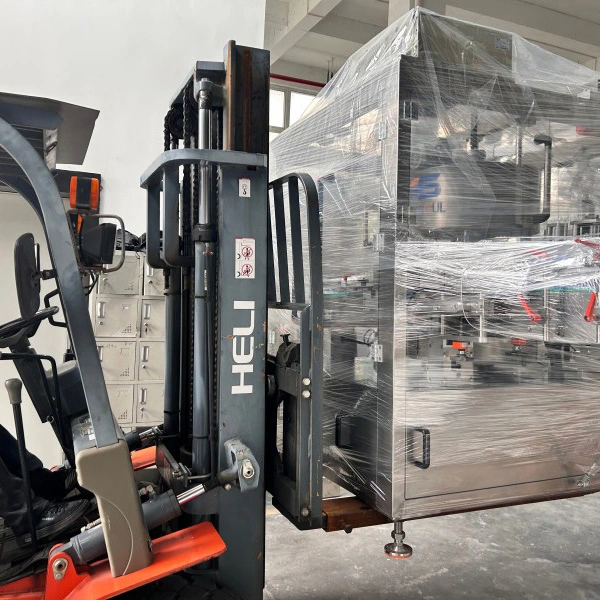

ヨーグルトボトル自己粘着ラベル付け機は、出荷前に完全な品質検査を受けます。このマシンは、負荷をかけずに実際のヨーグルトボトルを使用して 2 時間テストされます。ラベリング精度、エッジラベリング、サーボ動作を十分にチェックします。 CE 認証文書が入手可能です。各マシンは梱包して出荷する前に、実際の生産条件でテストされます。
