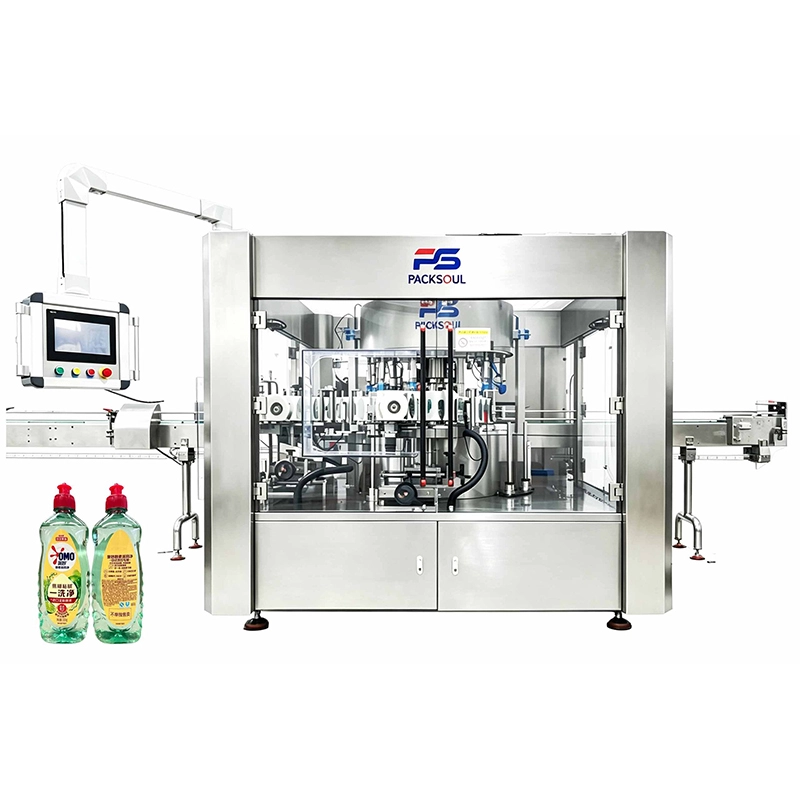

両面ボトル自己粘着ラベル貼付機

PackSoul は専門メーカーおよびサプライヤーであり、大量注文とカスタムサービスを備えた両面ボトル自己粘着ラベル貼付機を提供しています。デュアルサーボラベリングシステムはボトルの位置を自動的に調整し、スムーズで気泡がなく、しわのないラベリングを実現します。丸、角、平、楕円形のボトルに適しており、メンテナンスや充填ラインへの接続が簡単です。

お問い合わせを送信

製品説明

PackSoul 両面ボトル自己粘着ラベリングマシンは、デュアルステーションサーボラベリングシステムを使用して、1 回の操作で表と裏のラベルを貼り付けます。丸、角、平、楕円のボトルに適しています。スクリューボトルセパレーターとサーボボトルの位置決めによりボトルの動きを修正し、プレスローラーにより気泡や端の浮きのないスムーズなラベル貼り付けが可能になります。

回転スターホイールとサーボラベル送りシステムを採用し、安定した正確な高速ラベル貼り付けを実現します。独立して動作することも、充填ラインやキャッピングラインと接続して動作することもでき、日常の化学、食品、美容、製薬、化学業界での連続大量生産に適しています。

主な利点

1. 無段階速度制御

ボトルの流れを自動的に検出し、生産ラインに合わせて機械の速度を調整します。

2. 精密スターホイール送り

スターホイールは安定したボトルの位置決めを提供し、スムーズで正確な高速生産を実現します。

3. サーボトラッキングと真空ドラムラベル送り

サーボトラッキングと真空ドラムにより、スムーズなラベル送りと、しわや気泡のない正確な両面ラベル付けが保証されます。

4. 安全保護システム

異常トルクやボトル供給を検知すると自動停止し、ボトルの破損や詰まりを防ぎます。

5. 自動アラームと停止

ラベルが紛失している場合、ラベルの供給量が少ない場合、ボトルが適切に供給または排出されていない場合、またはボトル詰まりが発生した場合、機械は自動的に警報を発して停止します。

6. 集中潤滑システム

集中潤滑によりメンテナンスが容易になり、機械の耐用年数が長くなります。

7. テクマッハ超音波ラベル修正

標準の Techmach 自動補正システムは、非接触超音波センサーを使用してラベルの位置を検出します。

8. オプションの非接触センサー

オプションの非接触センサーを使用すると、ラベルの位置を自動補正できます。

9. 調整可能なラベルの縫い目精度

自動補正システムを使用しない場合、ラベルの継ぎ目の差は 3 mm 以内です。補正システムにより1mm以内まで縮小可能です。

制作内容

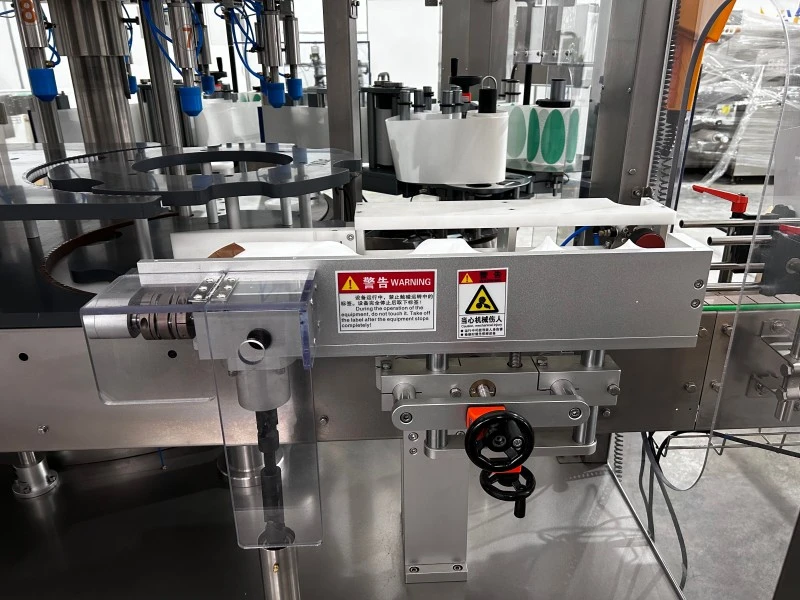

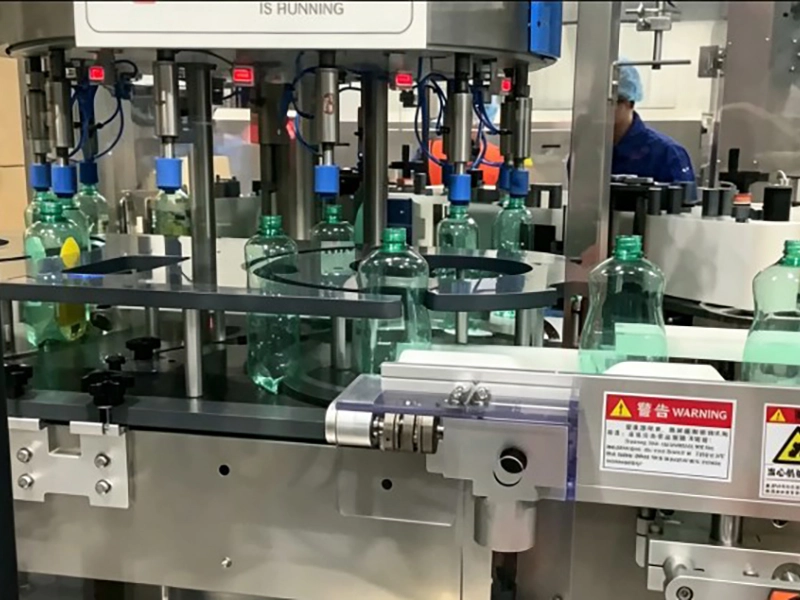

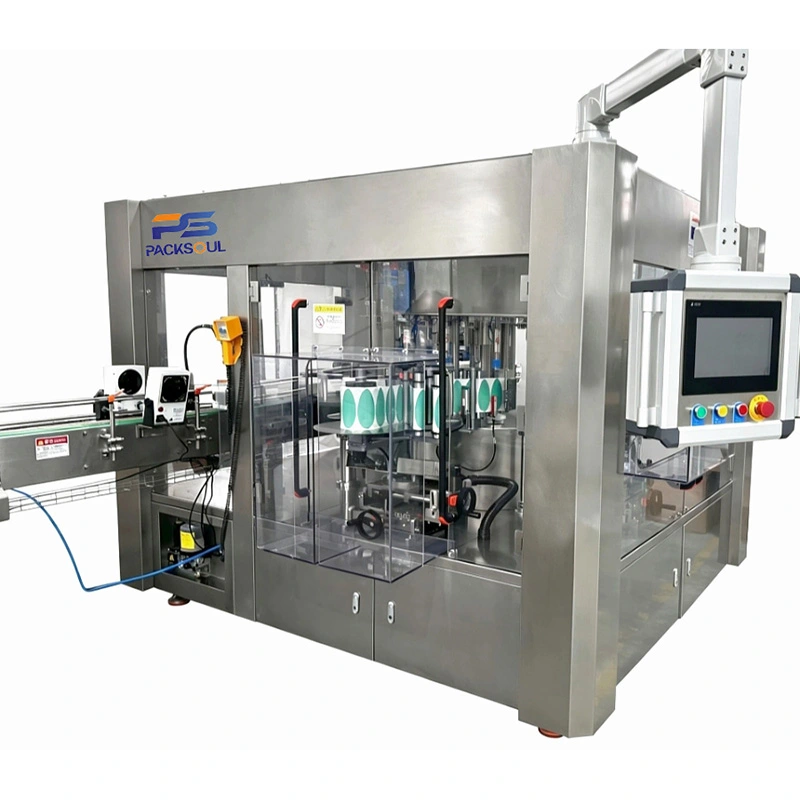

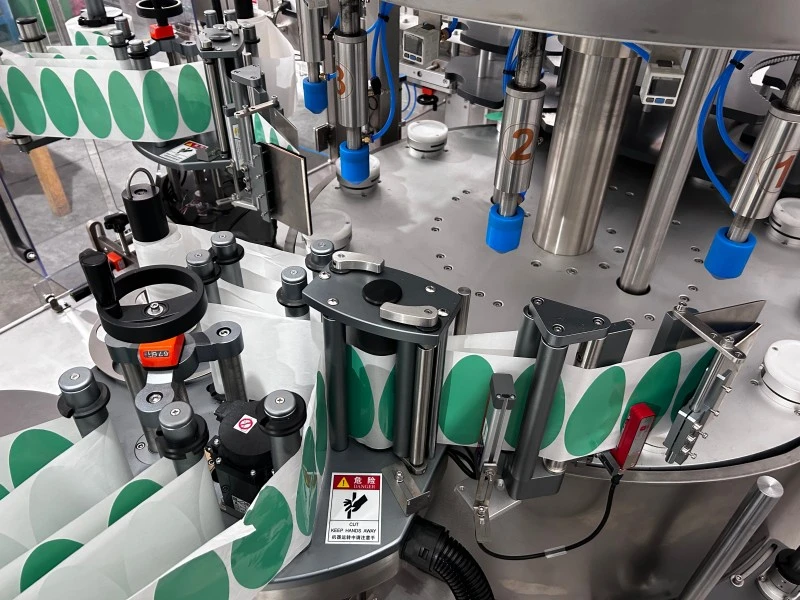

Double Side Bottle Self Adhesive Labeling Machine

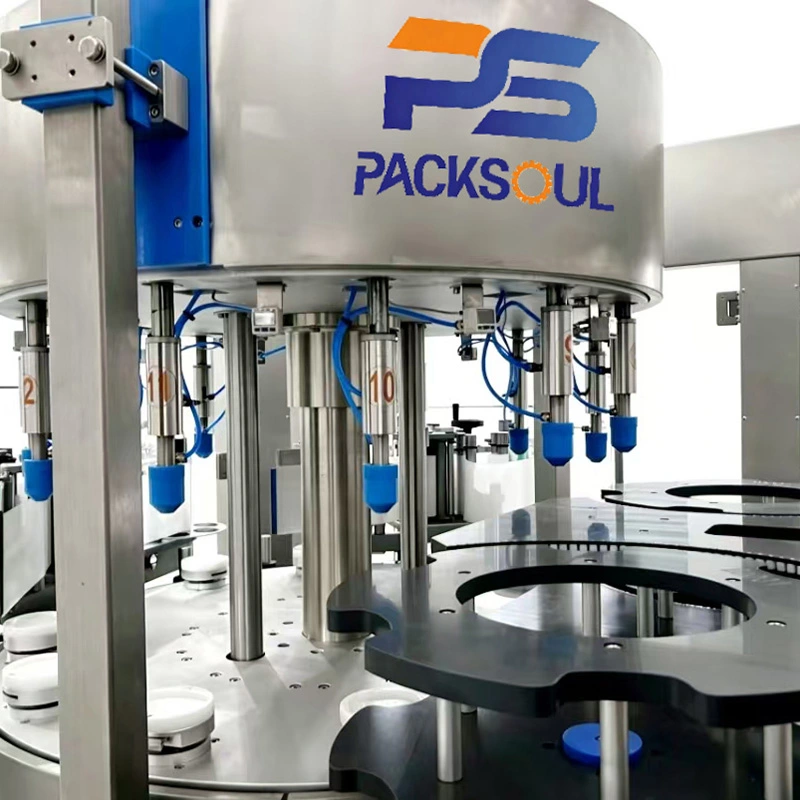

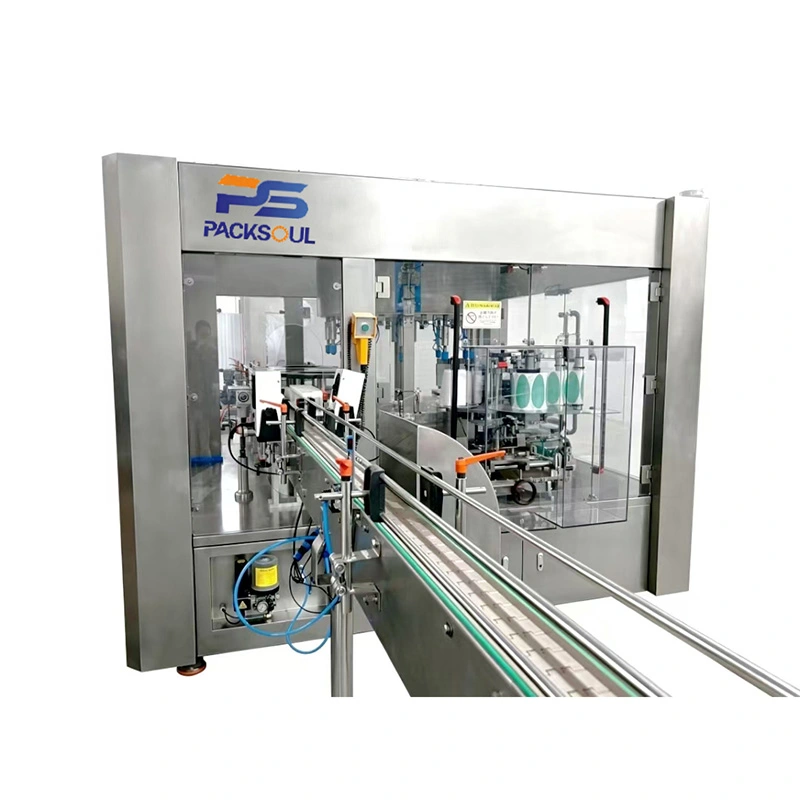

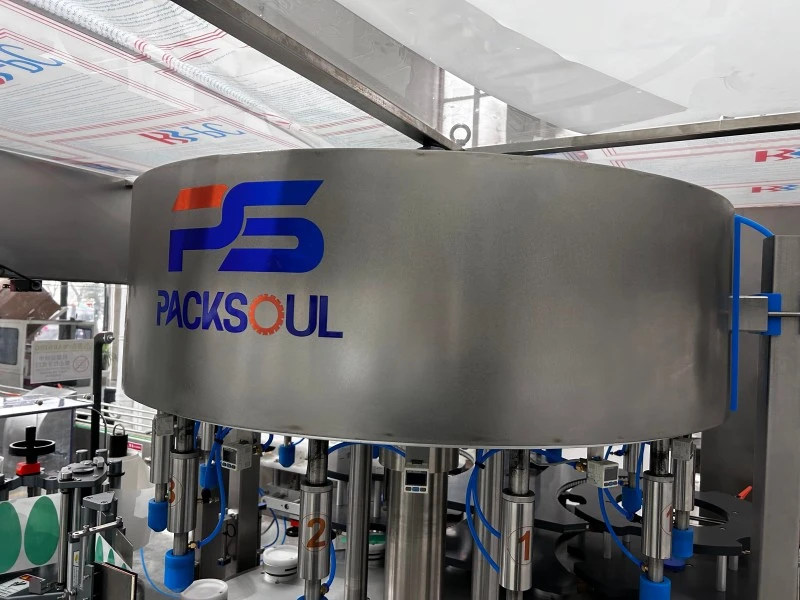

12ステーションロータリー両面粘着ラベリングマシン

モデル	PSR-B120
ラベル貼り付け速度	12000 BPH (ボトル/時間)
容器の直径	30‑100 mm (超える場合はカスタマイズ可能)
コンテナの高さ	100～400mm
ラベルの最大高さ	200mm
ラベルの最大幅	300mm
ラベルロール直径	インナー:Φ76.2mm アウター:Φ400mm
機械全体のサイズ	4000L2500W2000H
作業テーブルの高さ	1000±50mm（カスタマイズ可能）

動作原理

両面ボトル自己粘着ラベル貼付機は、ロータリースターホイール位置決めとサーボ同期ラベルフィードを使用します。ボトルは精密スターホイールによって 1 つずつ分離され、位置決めされます。センサーがボトルを検出し、信号をサーボ制御システムに送信します。真空ドラムはラベルを正確に送り、サーボシステムは生産ラインの速度に追従します。その後、機械がボトルの両面にラベルを自動的に貼り付けます。ボトルの供給、位置決め、ラベル付けからボトルの排出までのプロセス全体が自動的に実行され、完全に自動化された生産ラインの運用をサポートします。

応用分野

さまざまな業界での大量の両面ラベル貼りに適しています。

飲料業界: ジュースボトル、ミネラルウォーターボトル、お茶ドリンクボトル

デイリー化学工業：シャンプーボトル、シャワージェルボトル、食器用洗剤ボトル

美容業界：化粧品平ボトル、美容液ボトル、化粧水ボトル

医薬品・健康製品：薬瓶・健康補助食品瓶

化学工業: 小型薬品ボトルおよび試薬ボトル

この回転式両面粘着ラベル貼付機は、高速連続生産ライン向けに設計されており、不規則なボトルのカスタムラベル貼付をサポートしています。

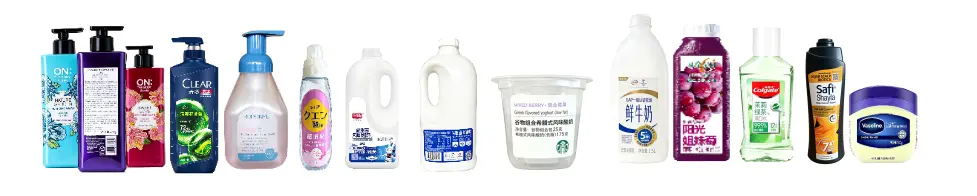

さまざまなボトル形状に適しています:

機械のメンテナンス

1.真空ドラム、センサー、スターホイールを毎日掃除してください。接着剤やゴミを取り除きます。
2.集中潤滑システムを通じて定期的に潤滑剤を追加し、可動部品のスムーズな動作を維持します。
3.サーボモーターとセンサーを毎週チェックし、必要に応じてラベルの精度を調整します。
4. ラベルの貼り付きを防ぐために、機械を長時間停止する場合は、ラベルロールの張力を緩めます。
5.作業場の湿度を 80% 以下に保ち、湿気の多い環境では電気制御ボックスから湿気を取り除きます。
6.短絡を避けるため、電気制御ボックス、サーボモーター、センサーに水がかからないようにしてください。

完全な作業プロセス

1.ボトル供給:コンベアはボトルを回転スターホイールに送ります。
2.ボトルの位置決め：スターホイールが各ボトルをしっかりと保持し、安定した操作を実現します。
3.ラベルの検出と送り：センサーがラベルの位置を検出し、サーボシステムがラベルを正確に送ります。
4.真空ラベル保持：真空ドラムがラベルをしっかりと保持し、しわを伸ばします。
5.サーボトラッキング: サーボシステムは同期動作のために生産ラインの速度に従います。
6.両面ラベル: ラベルはボトルの両面に正確に貼り付けられます。
7.故障検出：機械はラベルの紛失、ボトルの詰まり、その他の故障をリアルタイムでチェックします。
8.ボトル排出：完成したボトルはステーションから排出され、次の工程へ進みます。

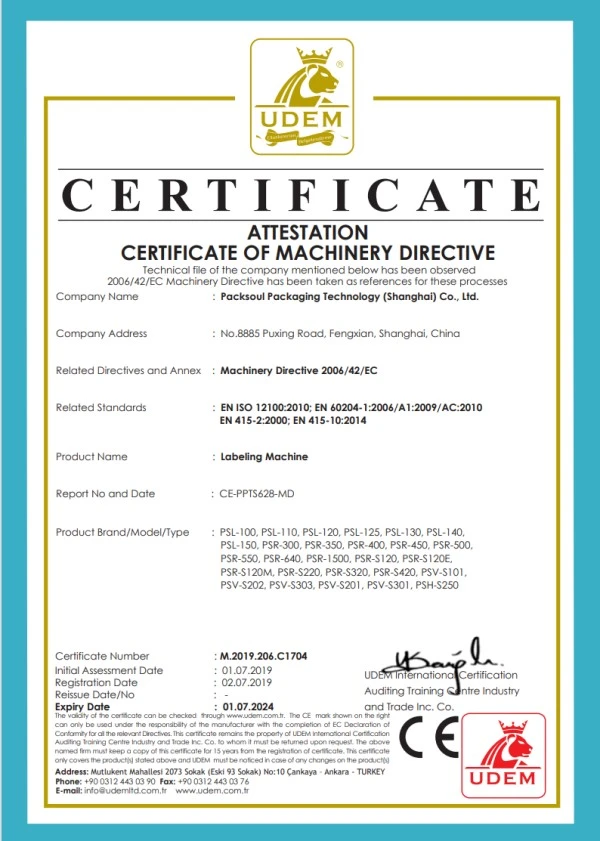

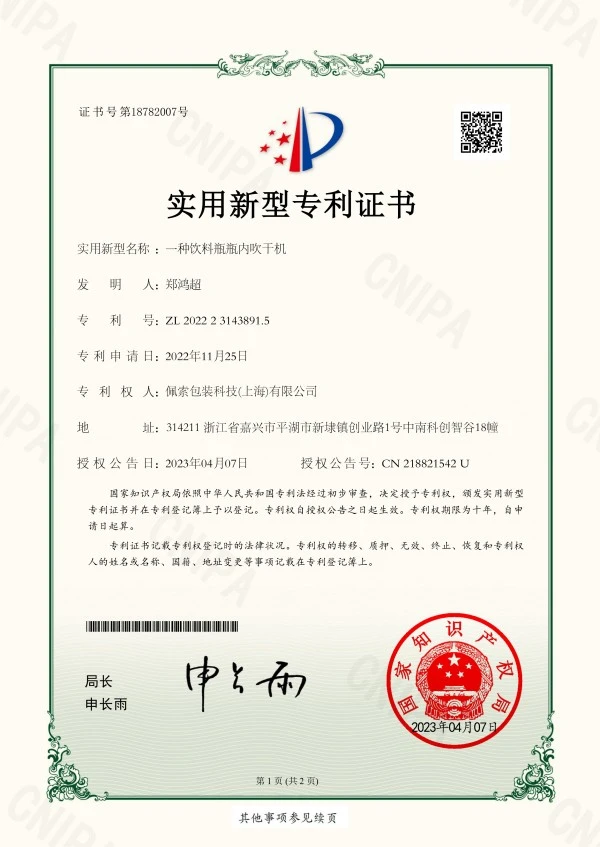

認証と品質保証

1. すべての電気部品は CE 規格を満たしています。

2. CNC精密機械加工により、低騒音と安定した動作を保証します。

3. 各マシンは出荷前に 24 時間の連続テストを受けます。

4. ラベルの精度、速度、安全アラームは出荷前に十分にチェックされます。

5.高品質の工業用材料により、優れた耐食性と防塵性があり、長寿命です。

主な電気部品

いいえ。	コンポーネント名	ブランド
1	HMI	シュナイダー（フランス）
2	サーボモーター	シュナイダー（フランス）
3	サーボドライブ	シュナイダー（フランス）
4	メインモーター	シュナイダー（フランス）
5	コンベヤモーター	トランスキー（イタリア）
6	PLC	シュナイダー（フランス）
7	周波数インバーター	シュナイダー（フランス）
8	周波数インバーター	シュナイダー（フランス）
9	透明ラベルセンサー	リューゼ（ドイツ）
10	物体検知センサー（反射型光電式）	シック（ドイツ）
11	検出用光電センサー（反射型）	シック（ドイツ）
12	近接スイッチ	シック（ドイツ）
13	スイッチング電源	MW（台湾、中国）
14	ユニバーサル切替スイッチ	メラー社（ドイツ）
15	非常停止スイッチ	シュナイダー（フランス）
16	漏電遮断器	シュナイダー（フランス）
17	小型サーキットブレーカー	シュナイダー（フランス）
18	ACコンタクタ	シュナイダー（フランス）
19	ロータリーエンコーダ	ネミコン（日本）
20	電気スリップリング	センリング
21	圧力計	パナソニック（日本）
22	ビジョンカメラ	ハイクビジョン

私たちを選ぶ理由

より高いラベル精度

標準の Techmach 超音波補正システムは、ラベルの継ぎ目の精度を 1 mm 以内に改善します。これは、一般的な回転式両面ラベル貼付機の 3 ～ 5 mm の誤差よりも優れています。

スマートな速度制御

PackSoul はボトルの供給に応じて機械の速度を自動的に調整するため、他の生産ライン機器との接続が簡単になります。

安全警報システム

この機械には複数の障害アラームと自動停止機能があり、ラベルの無駄と生産のダウンタイムを削減します。

簡単なメンテナンス

集中給油システムにより日常のメンテナンスが容易になり、メンテナンスコストの削減に貢献します。

フルサーボラベルフィード

サーボシステムは、長期にわたる高速動作でもラベルのずれが少なく、スムーズで正確なラベル送りを実現します。

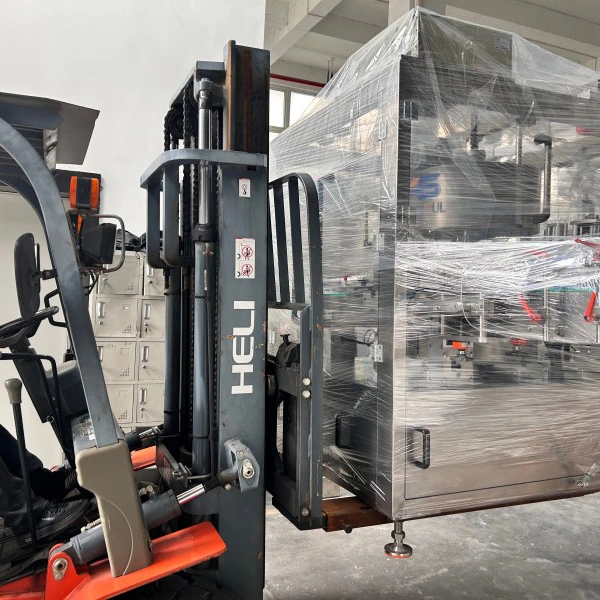

梱包と発送

1.防水性と耐衝撃性を備えた木箱を輸出します。

2. 海上または航空輸送中の損傷を防ぐために、機械は内部にしっかりと固定されています。

3. パッキングリスト、検査報告書、輸出書類が提供されます。

4. FOB、CIF、DDP の配送条件が利用可能です。

アフターサービス

1.オンサイトでの設置と試運転

当社はオンサイトでの設置を提供し、お客様のボトルの種類に合わせて機械を調整します。ライン接続や試運転も可能です。

2.オペレータートレーニング

当社では、機械の操作、ラベルの交換、ボトルの交換、トラブルシューティング、メンテナンスを網羅した実践的なトレーニングと操作マニュアルを提供しています。

3.1年間の保証と生涯サービス

機械には 1 年間の保証と生涯メンテナンスが付いています。保証期間中、人為的以外の原因による故障については無料で修理が提供されます。保証期間後は交換部品代のみご負担いただきます。

4.迅速なサポートとスペアパーツ

最初にリモートサポートが提供されます。重大な問題が発生した場合には、24 時間以内にエンジニアをオンサイトで手配できます。一般的なスペアパーツは在庫に保管されており、確認後 3 営業日以内に発送されます。

5.定期的なフォローアップ

当社のサービスチームは機械の動作とメンテナンスの状態を定期的にチェックし、問題があればすぐに解決できるようサポートします。

顧客の信頼とブランドの評判

PackSoul は、高速回転式両面粘着ラベル貼付機の開発と生産に重点を置いています。当社は世界中の産業用包装の顧客にサービスを提供しており、機械はヨーロッパ、東南アジア、中東、南米、アフリカに輸出されています。当社には、食品、日用化学品、美容業界に長期にわたる顧客がいます。当社の研究開発、生産、テスト、アフターセールスチームは完全なサービスを提供します。
