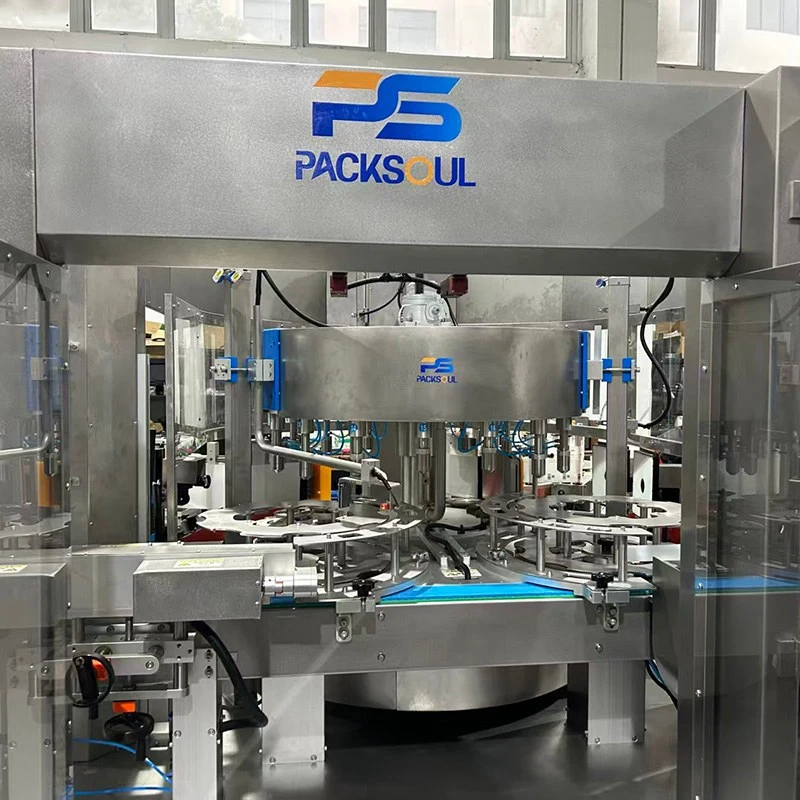

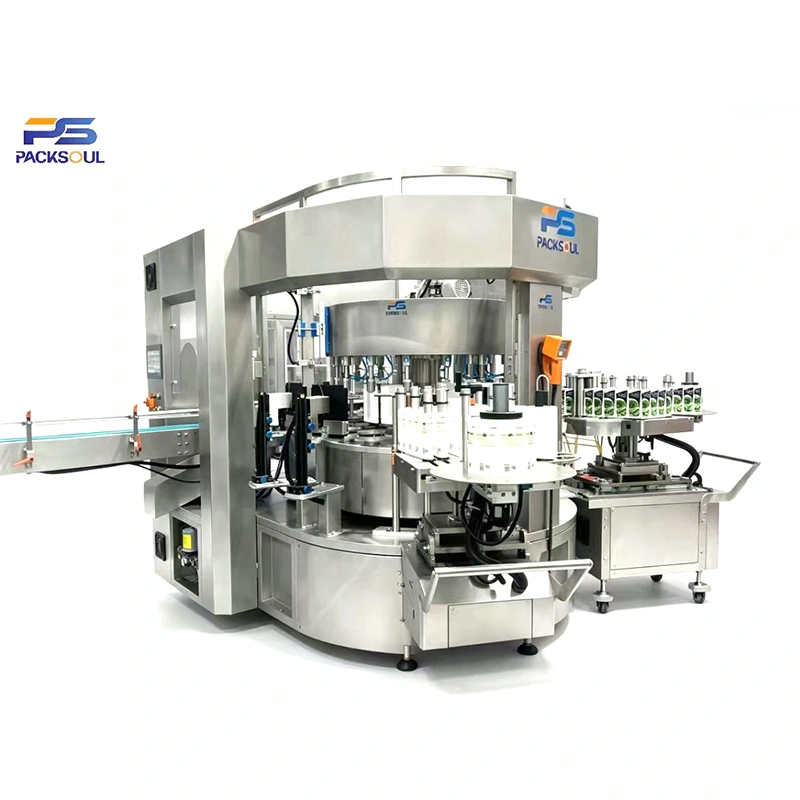

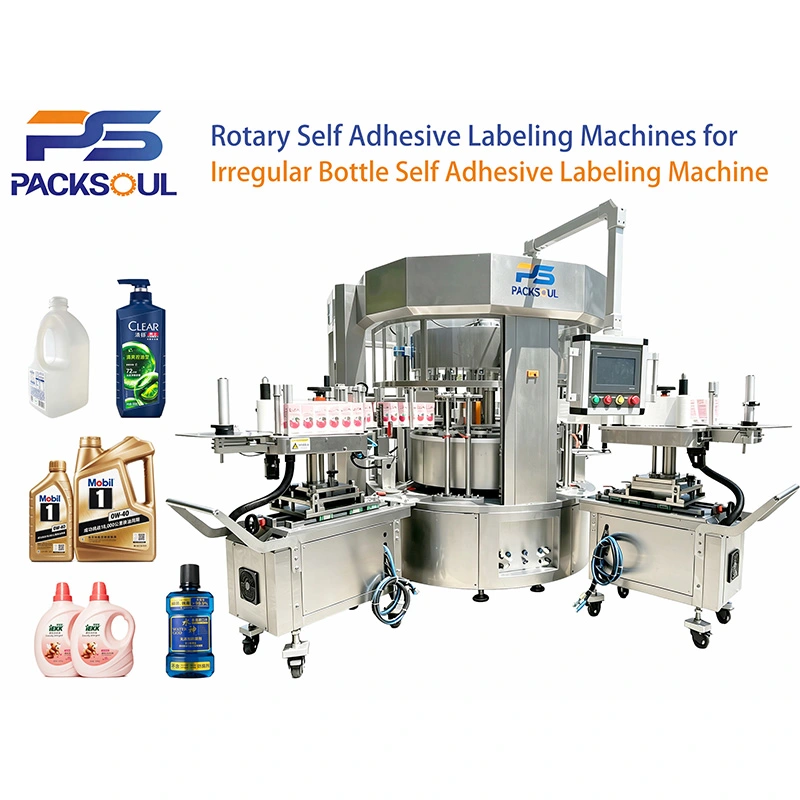

不規則なボトル自己粘着ラベル貼付機

PackSoul はプロのラベリングマシンメーカーであり、カスタマイズされた不規則ボトル自己粘着ラベリングマシンを提供しています。さまざまな不規則なボトル形状に合わせて設計されており、片面、両面、フルラップのラベル貼り付けをサポートしています。サーボトラッキングとスターホイールの位置決めにより、安定したラベル貼り付けが保証され、304 ステンレス鋼構造により、食品、化学薬品、日常の化学薬品の包装に耐久性が提供されます。

お問い合わせを送信

製品説明

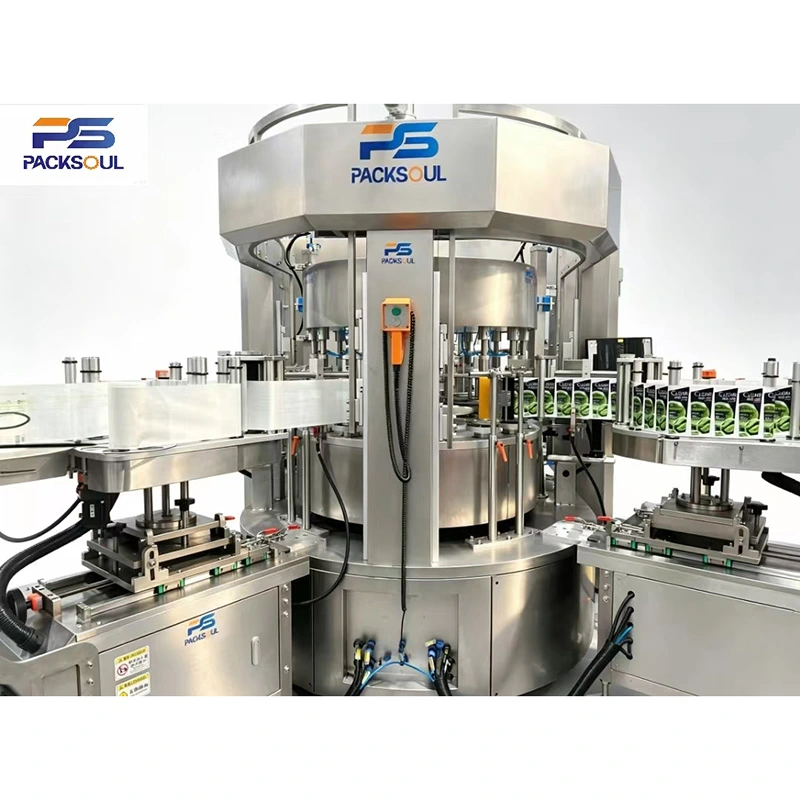

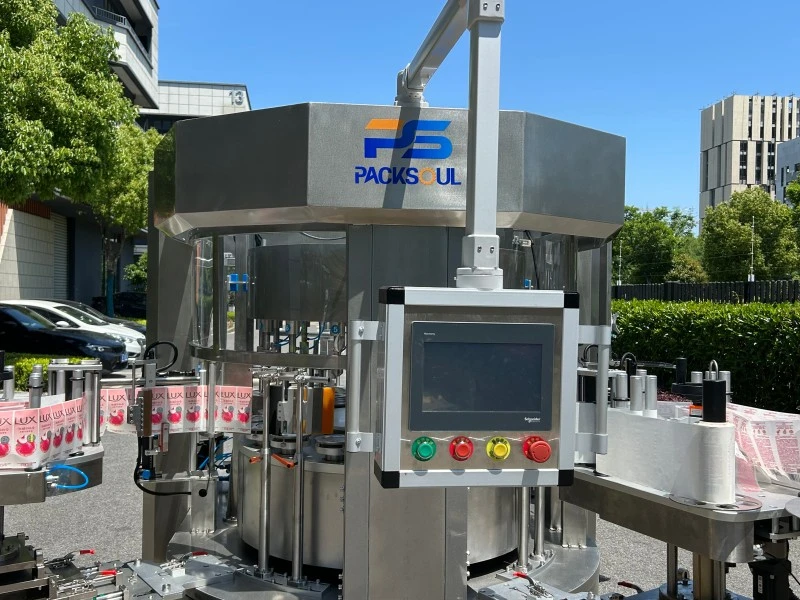

PackSoul 不規則ボトル自己粘着ラベル貼付機は、不規則な輪郭、不均一な形状、偏心構造を持つボトル用に特別に設計されています。ボトルの分離、位置決め、搬送、片面または両面の粘着ラベル貼付、平坦化、排出を自動的に完了します。ボトルの転倒、不正確な位置決め、ラベルのずれなどの一般的な問題を解決します。この機械は工場での大量生産に適しており、独立して動作することも、上流および下流の充填およびキャッピング機械と接続して完全な自動生産ラインを形成することもできます。

主な利点

1.不規則ボトル自己粘着ラベル付け機は、マルチステーション回転スターホイールと柔軟なボトルホルダーを使用して、不規則ボトルをしっかりと保持します。高速生産時のボトル詰まりや転倒を防止します。
2.この機械はサーボモータートラッキングと真空ドラムラベリングシステムを使用しています。ラベルはスムーズに送られ、正確に貼り付けられるため、湾曲したボトル表面のシワや気泡を防ぐことができます。ラベル精度は±1mmに達します。
3.PLC および HMI 制御システムは、無段階の速度調整をサポートし、生産ラインの速度に自動的に一致します。ラベルの供給不足、ラベルの欠落、ボトルの詰まりを検出し、アラーム通知を提供します。
4.機械は腐食や油に強い304ステンレス鋼で作られています。食品、化学、日用化学工業などの生産環境に適しています。
5.片面、両面、フルラップ、C/L型ラベル貼付に対応しています。透明 PVC、コート紙、印刷された粘着ラベルなど、さまざまなラベル素材に使用できます。
6.このマシンは、220 V、380 V、415 V などのカスタマイズされた電源をサポートしています。独立して動作することも、生産ラインに接続してさまざまな生産要件を満たすこともできます。

技術仕様

モデル	PSR-B240
ラベル貼り付け速度	24000BPH
容器の直径	30～100 mm (超える場合はカスタマイズ可能)
コンテナの高さ	100～400mm
ラベルの最大高さ	200mm
ラベルの最大幅	300mm
ラベルロール直径	インナー：Φ76.2mm アウター：Φ400mm
機械全体のサイズ	4000L2600W2000H
作業テーブルの高さ	1000±50mm（カスタマイズ可能）
力	380V/50Hz/30KW

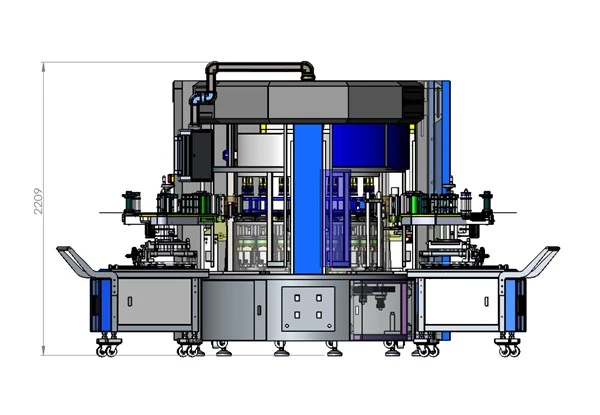

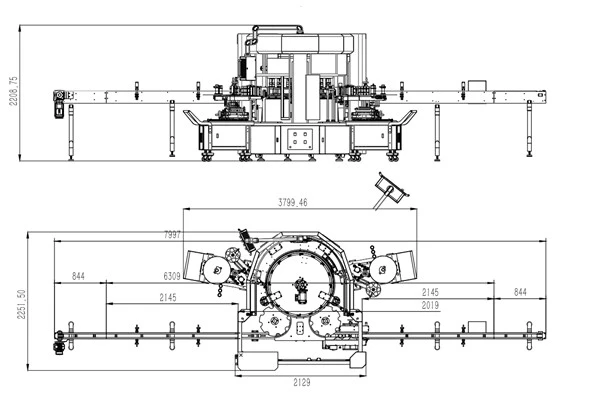

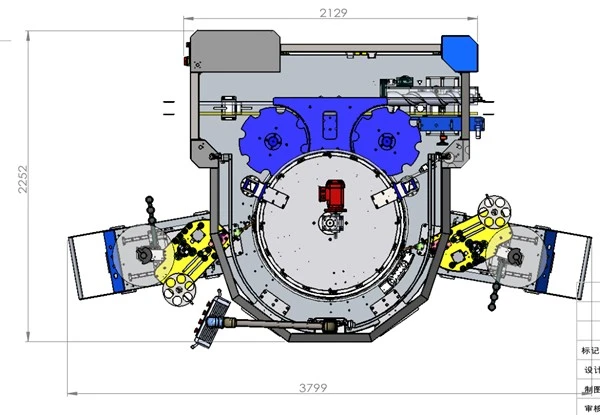

3D機械描画

Irregular Bottle Self Adhesive Labeling Machine

動作原理

1.ボトルの供給: ボトルは手動またはコンベアによって回転スターホイールに供給されます。柔軟なホルダーが不規則なボトルを所定の位置にしっかりと保持します。
2.同期搬送：回転テーブルはサーボラベリングシステムと同期して安定した速度で動作し、スムーズな動作を実現します。
3.ラベル送り：真空ドラムが粘着ラベルを一定の速度で送ります。センサーがラベルの位置を正確に検出します。
4.ラベルの貼り付け：ラベル貼り付けヘッドは凹凸のあるボトル表面に追従し、ラベルをスムーズに貼り付けます。加圧ローラーで空気を抜き、シワや気泡を防ぎます。
5.製品排出：ラベル貼付後のボトルは排出口へ移動し、自動的に次工程へ搬送されます。

応用分野と事例

1. デイリー化学工業：不定形ハンドクリームボトル、フレグランスボトル、シャンプーボトル、エッセンシャルオイルボトルの両面ラベル

2. 化学工業：偏心した潤滑剤ボトル、異形の化学薬品容器、クリーナーボトルのラベル表示

3. 食品産業: 不規則なジャム瓶、ヨーグルトカップ、飲料瓶のラベル貼り付け

4. 健康補助食品業界: 成形ビタミンボトルおよび不定形経口液体ボトルのフルラップラベル

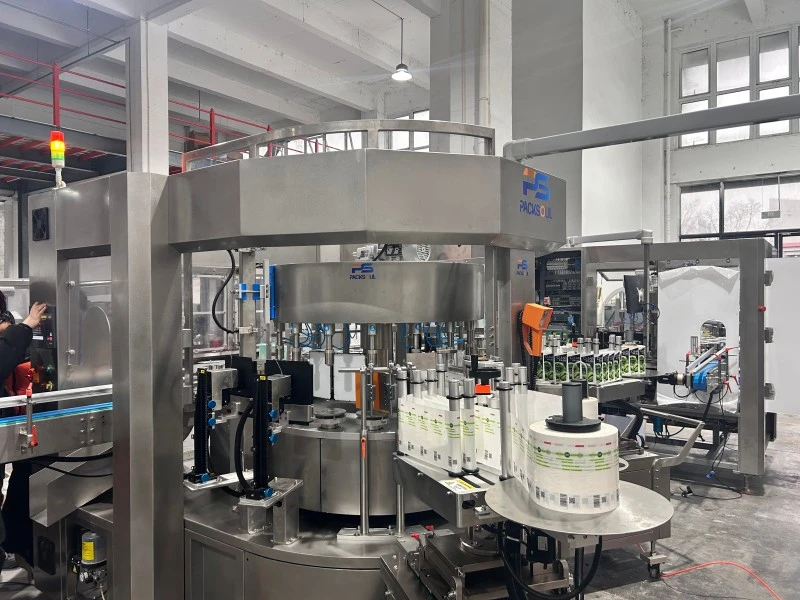

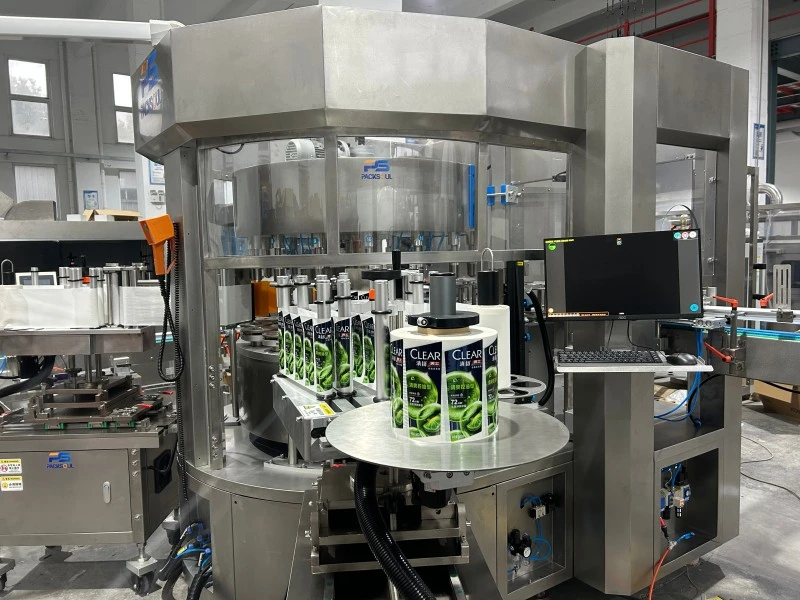

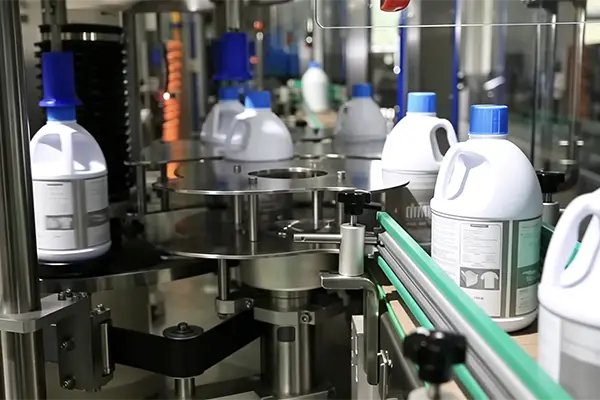

事例写真:

機械のメンテナンス

1.毎日の操作後、柔らかい布で機械とスターホイールホルダーを掃除してください。電気制御ボックスやサーボモーターに高圧ウォータージェットを直接噴射しないでください。
2.真空ドラムとラベルセンサーに付着したラベル接着剤を毎週取り除きます。接着剤がローラーに付着しないように、ラベル送りローラーの張力を確認してください。
3.ロータリーテーブルのドライブチェーンとボトルホルダーに食品グレードの潤滑剤を毎月注油します。正確なラベルが貼られるようにサーボラベリングヘッドを確認して調整します。
4. 長期間シャットダウンする場合は、ラベルローラーの張力を緩め、残っている接着剤を取り除き、湿気を防ぐために電気制御ボックスに乾燥剤を入れます。
5. 作業場の湿度が 80% を超える場合は、電気コンポーネントを保護するために、電気制御ボックス内の除湿器を毎週使用してください。

完全なマシンワークフロー

1.初期設定: ボトルのサイズとラベルの仕様を入力します。機械は回転テーブルの速度とラベリングヘッドの設定を自動的に調整します。
2.自動ボトル供給: 充填された不規則なボトルはマルチステーション回転スターホイールに連続的に供給され、自動的に位置決めされ、固定されます。
3.同期ラベル貼り付け：ラベルの欠落や不完全をチェックしながら、ラベルの供給、貼り付け、押し込みを順番に完了します。
4.故障警告：ボトルの詰まり、ラベルの紛失、またはラベルの位置エラーが発生した場合、機械は可聴および視覚的なアラームを発し、保護のために自動的に停止します。
5.完成品搬送：ラベルが貼られた製品は自動的に排出され、包装やフィルム包装などの次工程へ搬送されます。

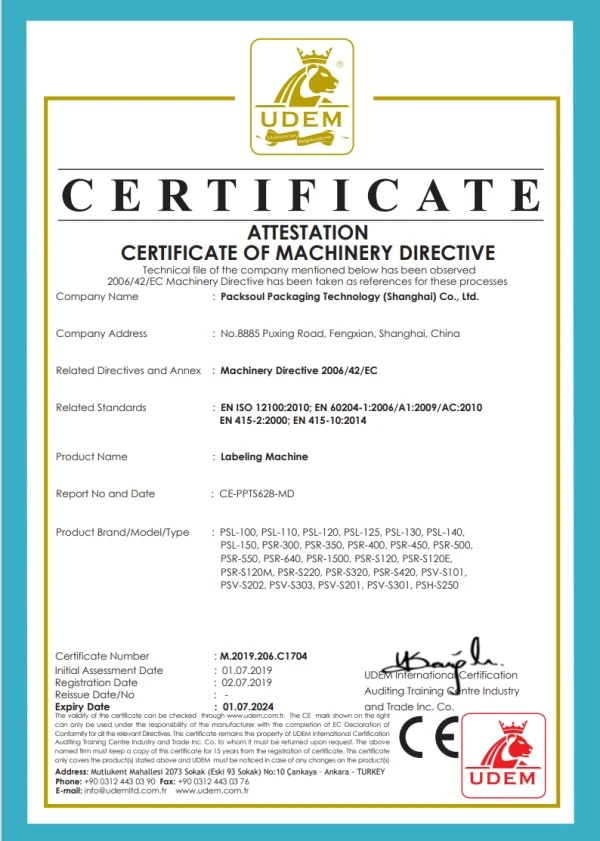

認証と品質保証

1. 不規則なボトルラベル付け用の回転式粘着ラベル付け機は、CE および ISO 9001 認証を取得しており、国際輸出基準を満たしています。

2. 出荷前に、各マシンは無負荷テストと不規則なボトルでの生産テストの両方を含む 72 時間連続テストされます。ラベルの精度と機械の安定性が十分にチェックされます。

3. すべてのコンポーネントは組み立て前に検査されます。サーボモーター、センサー、真空ドラムは信頼できるブランドから選択されています。

4. 工場には独立した品質管理エリアがあります。各機械には、信頼できる品質を保証するための完全な検査レポートが付属して出荷されます。

PackSoulを選ぶ理由

1.柔軟なボトルの位置決め：不規則なボトル自己粘着ラベル付け機は、さまざまなボトルの形状にフィットし、傷や不安定な位置を防ぐのに役立つ柔軟なホルダーを使用しています。
2.高速ロータリー設計: 標準的なリニアラベリングマシンと比較して、マルチステーションロータリー設計により、よりスムーズな操作と生産能力が向上し、生産量が最大 40% 増加します。
3.完全な304ステンレス鋼構造：機械全体が304ステンレス鋼で作られており、日常の化学薬品および化学生産環境に優れた耐食性を提供します。
4.安定した曲面ラベル貼り付け：サーボシステムはさまざまなボトル表面に適応し、不規則なボトルでのラベルの気泡や位置ずれを防ぎます。
5.ワンストップカスタマイズ：PackSoulは、ラベル付けステーション、電圧、ラベル付けプロセス、機械サイズのカスタマイズをサポートし、完全なラベル付けラインソリューションを提供できます。

アフターサービス

1.インストール: リモートインストールガイドを提供します。海外のお客様もオンサイトサービスを手配できます。お客様は電源、フォークリフト、作業スペースをご用意いただきます。
2.コミッショニング: コミッショニングには 6 ～ 9 日かかります。お客様のボトルや生産ラインに合わせて機械を調整し、オペレーターを教育します。
3.トレーニング: 写真やビデオを使用した操作、メンテナンス、トラブルシューティングのガイドとオンライントレーニングを提供します。
4.保証：センサーや接着ローラーなどの消耗部品を除く、機械全体に対して1年間の保証。 24 時間オンラインテクニカルサポートをご利用いただけます。
5.生涯サービス：保証後は、スペアパーツ、機械のアップグレード、修理サービスを提供します。

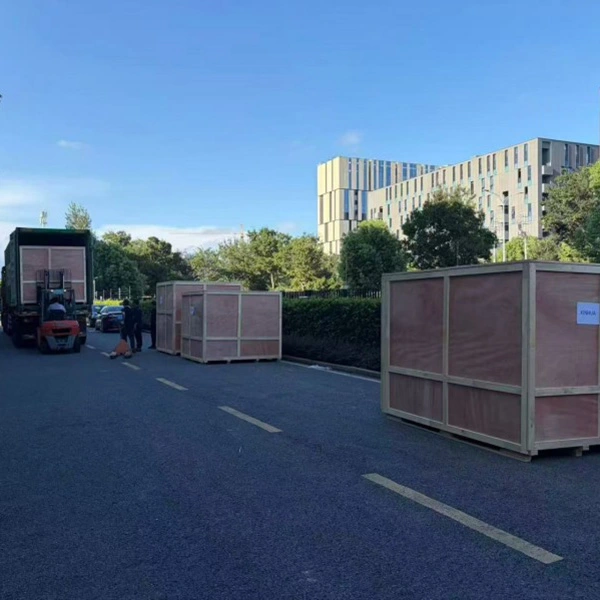

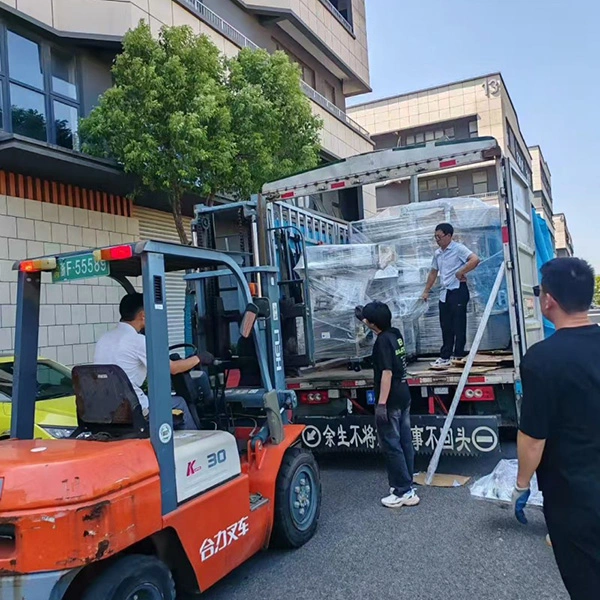

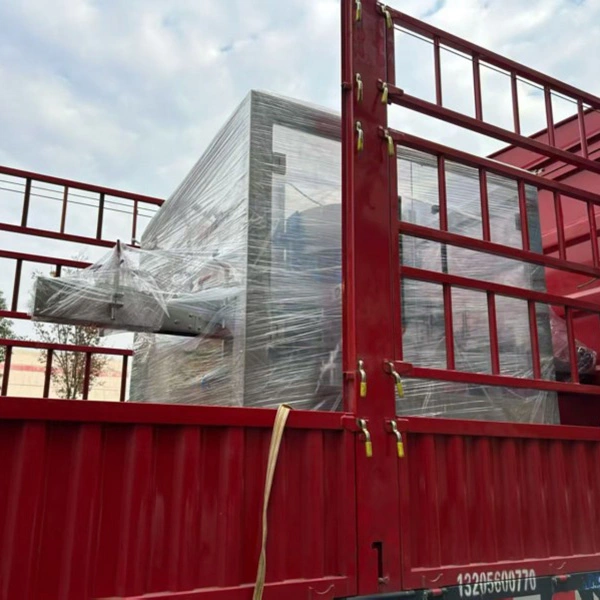

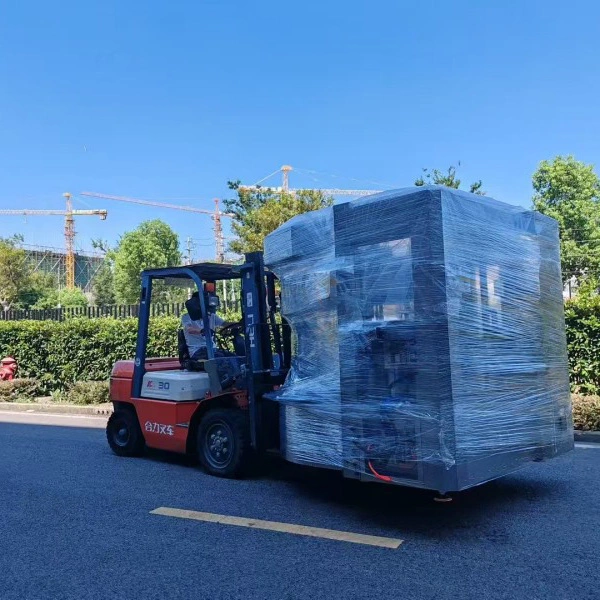

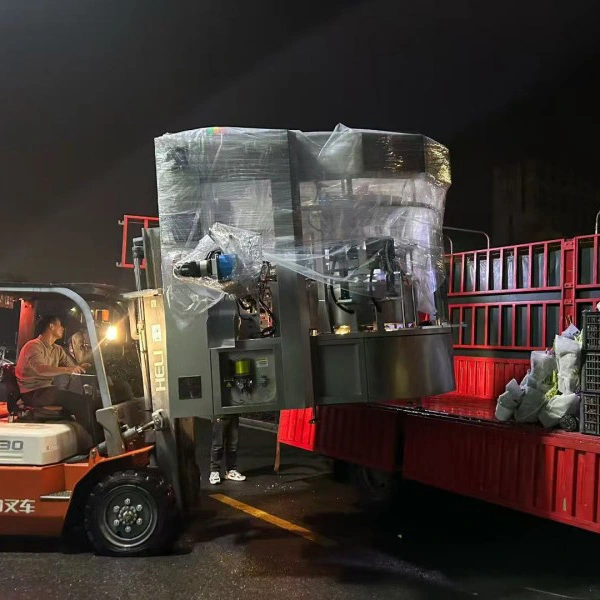

梱包と発送

1. 機械は強力な木製の輸出用木箱に梱包されています。フォームは、輸送中にサーボモーター、ラベルヘッド、その他の精密部品を保護するために使用されます。

2. 木箱には防水性と壊れやすい兆候があります。電気部品は防水パッケージで個別に密封されています。

3. 当社は海、空、陸の輸送をサポートしており、完全な生産ラインを一緒に出荷することができます。

4.出荷後、追跡番号と梱包リストを提供し、配送状況を追跡します。

顧客の信頼とブランドの評判

PackSoul は、機器の梱包とラベル貼りに関して長年の経験があります。当社は、不規則なボトル用の回転式粘着ラベル貼付機の開発と製造に重点を置いています。当社の機械はブラジル、マレーシア、ロシア、その他の東南アジア諸国に輸出されています。

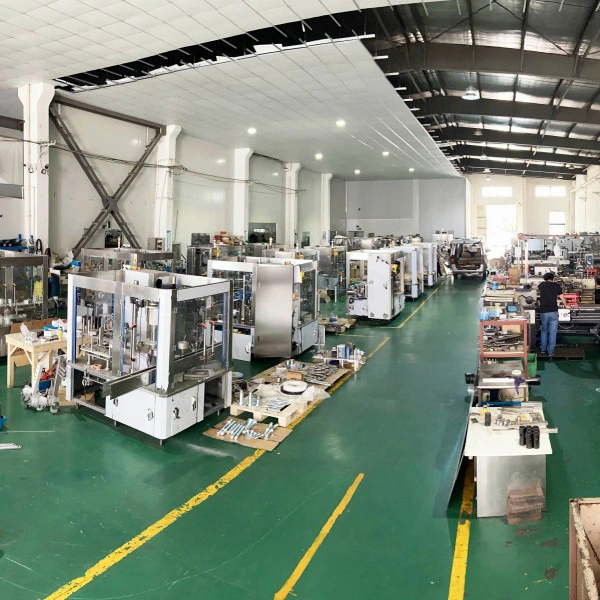

当社は、多くの不規則なボトルラベル貼り付けプロジェクトを完了し、日用化学品、化学品、食品業界の大手委託製造業者と協力しています。定期的に包装機械の展示会に参加しており、工場写真やお客様の操作動画、海外のお客様からのフィードバックなどを提供しております。当社は大量の輸出注文に豊富な経験を持っています。
