当社は、飲料、化粧品、医薬品、日用化学品用途向けに設計された、12/16/24 ステーションのホットメルト OPP モデルや 4/6/8/12/16/24 ステーションの粘着ステッカーのバリエーションを含む、ロータリーおよびリニアラベリングマシンの全範囲を提供しています。

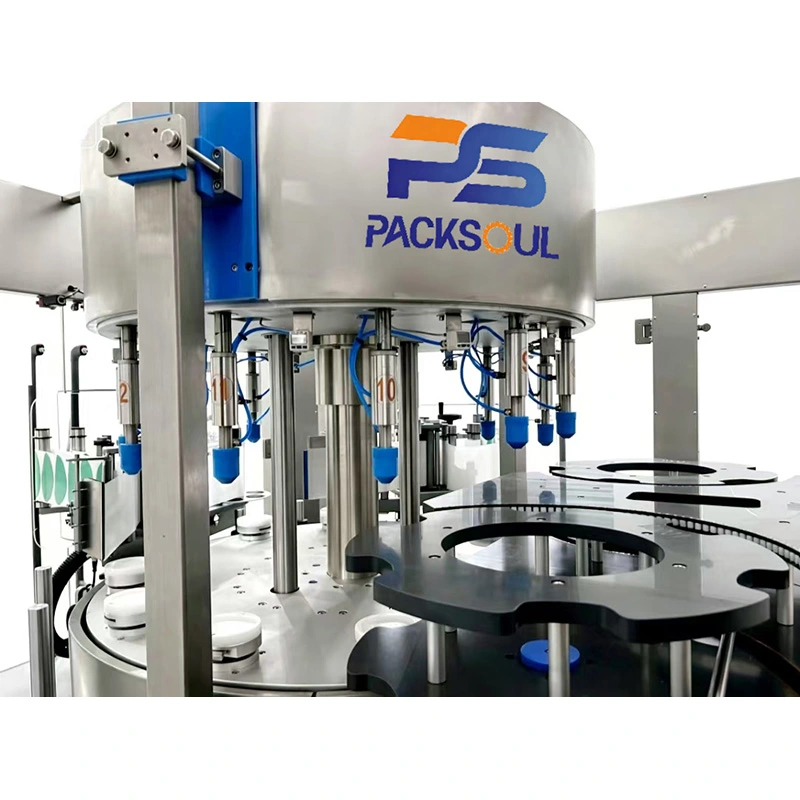

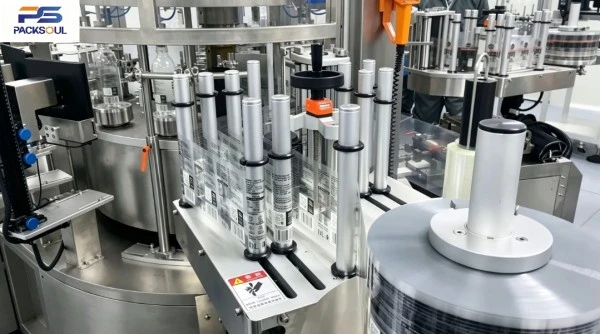

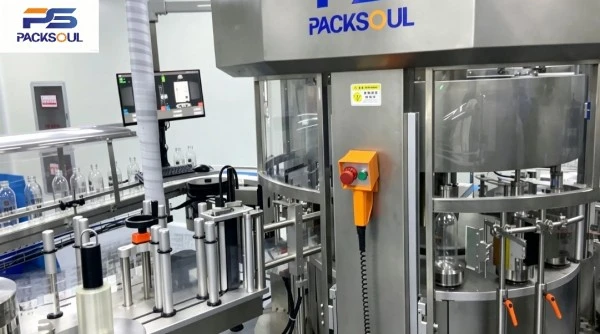

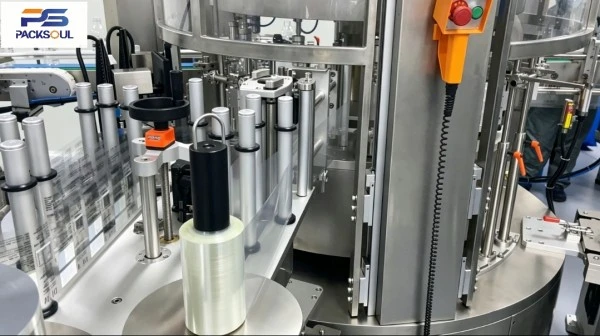

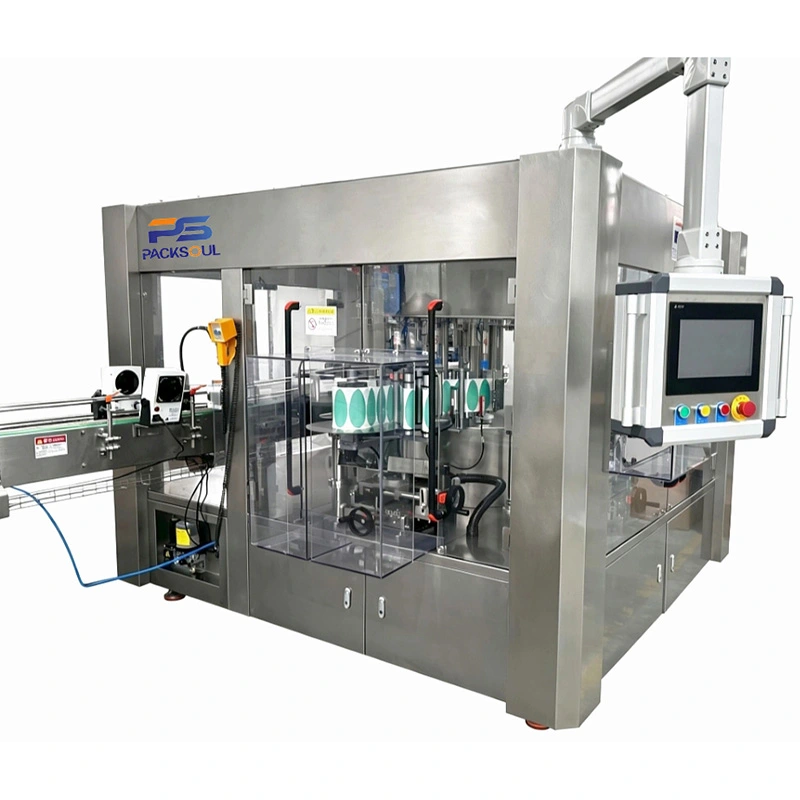

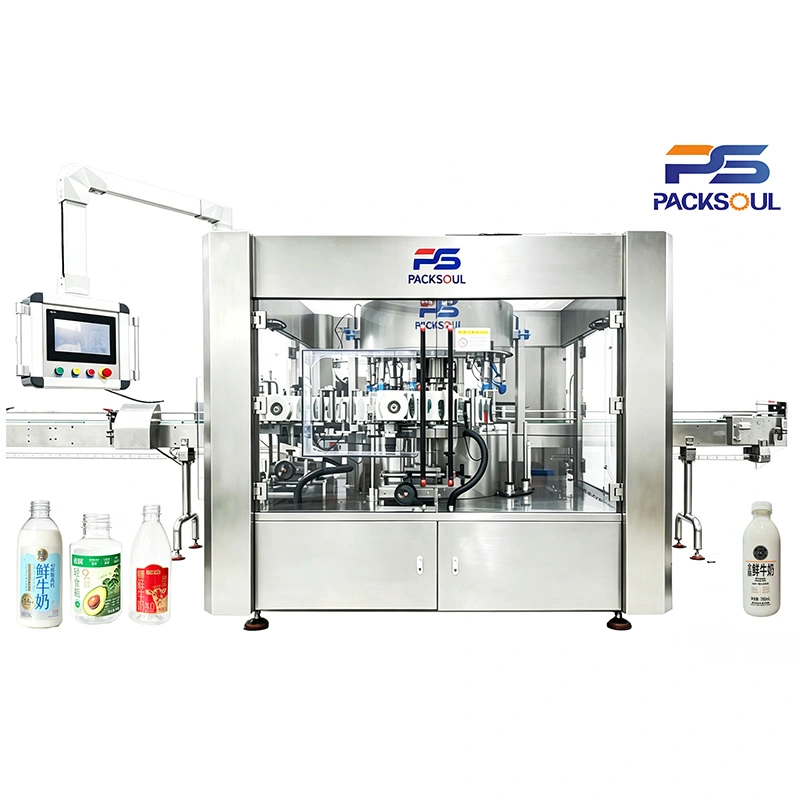

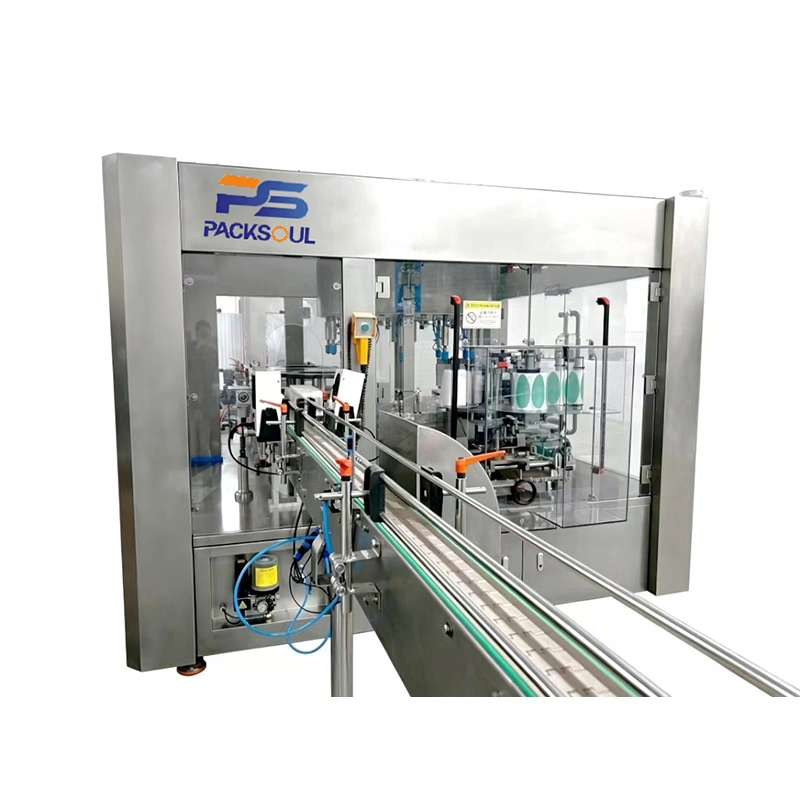

ロータリー丸型ボトル粘着ラベル貼付機は、回転位置決めシステムを備えた高速自動ラベル貼付機で、さまざまな丸型容器用に特別に設計されています。高い位置精度でシングルラベルまたはダブルラベルを貼り付けることができます。

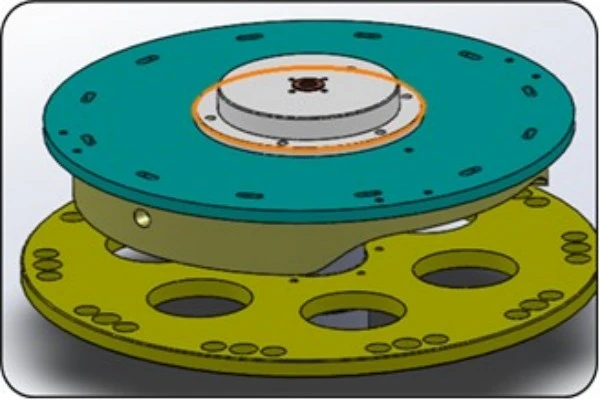

この機械は、ベース プラットフォーム、コンベア システム、回転テーブル、ラベリング ステーション、サーボ位置決めシステム、および電気制御システムで構成されています。精密スターホイールがボトルを分離し、独立したサーボ駆動のボトルホルダーが速度を制御して、各ボトルを必要なラベル貼付ポイントに正確に配置します。
この機械は独立して動作することも、充填およびキャッピングラインと統合して動作することもできます。さまざまな業界の丸ボトルの大量生産に広く使用されています。
12 ステーションのロータリー設計 インラインボトルの供給と排出を備えたコンパクトな機械レイアウト。各ボトルホルダーは独立してサーボ駆動され、スムーズで安定した動作を実現します。
機械的な位置決めにより、必要な位置に正確なラベルを貼り付けることができます。調節可能なボトルホルダーは、さまざまなサイズのボトルや長いラベルをサポートします。
ラベリングヘッドは多方向の調整をサポートしています。特別な工具を使わずに位置や角度を素早く調整できます。
アップグレードされたラベルテンションシステムにより、スムーズで安定したラベル送りが実現し、ラベルの切れやズレを軽減します。
サーボ駆動のラベル送りにより、正確で一貫したラベルの貼り付けが保証されます。簡単なパラメータ調整により操作が簡単になります。
主要コンポーネントは社内で製造されており、便利なメンテナンスと迅速なサービスのためにスペアパーツをすぐに入手できます。
精密機械加工されたコンポーネントと密閉設計により、安定した動作とほこりや湿気に対する優れた保護が提供されます。
この機械はボトルの流れを監視し、速度を自動的に調整し、ボトル詰まりが発生すると停止します。安全カバーを開けると機械が停止します。
| パラメータ項目 | 仕様値 |
| モデル | PSR-B120 |
| ラベル貼り付け速度 | 12000 BPH (ボトル/時間) |
| 容器の直径 | 30～100 mm (ボトル底部の直径に基づく、より大きいサイズについてはカスタマイズ可能) |
| コンテナの高さ | 100～400mm |
| ラベルの最大高さ | 200mm |
| ラベルの最大幅 | 300mm |
| ラベルロール寸法 | インナー：Φ76.2mm、アウター：Φ400mm |
| 機械全体のサイズ | L4000×W2500×H2000mm |
| 作業テーブルの高さ | 1000±50mm（カスタマイズ可能） |
PACKSOUL ロータリー丸型ボトル自己粘着ラベリングマシンは、ロータリースターホイール位置決めシステムとサーボ駆動のラベル送りを使用して自動ラベリングを行います。
ボトルは均等に分離され、回転テーブルに移されます。ボトルホルダーは事前に設定されたパラメータに従って回転し、位置決めシステムは必要なラベル付けポイントを検出してボトルの角度を正確に制御します。サーボラベル付けステーションがラベルを貼り付け、ブラシローラーがラベルをボトル表面に滑らかにします。完成したボトルは自動的に排出され、ラベル貼り付けプロセス全体が完了します。
ロータリー丸型ボトル粘着ラベル貼付機は、複数の業界にわたる大量の丸型ボトルのラベル貼りに適しています。
飲料：牛乳瓶、ジュース瓶、ミネラルウォーター瓶、お茶瓶
パーソナルケア: シャンプーボトル、エッセンシャルオイルボトル、香水ボトル
医薬品およびヘルスケア: 経口液体ボトルおよび健康補助食品ボトル
化学薬品: 試薬ボトルおよび小型工業薬品容器
高速連続生産ラインに最適です。特殊なボトル形状にもカスタムソリューションが利用可能
コンベアチェーン、スターホイール、ラベルヘッド、光電センサーは毎日清掃してください。ラベルの残りやほこりを取り除きます。
サーボ モーターとサーボ ドライブを定期的にチェックし、必要に応じてラベルの位置精度を校正します。
湿気の多い環境では、電気コンポーネントを保護するために電気制御キャビネットを定期的に除湿してください。
水による損傷やショートを防ぐため、電気キャビネットやサーボモーターの洗浄に高圧水を使用しないでください。
長期間シャットダウンする場合は、ラベル ロールの張力を緩めて、接着剤がローラーやシャフトに付着するのを防ぎます。
安全カバーとドアのインターロックを定期的にチェックして、正しく確実に動作することを確認してください。

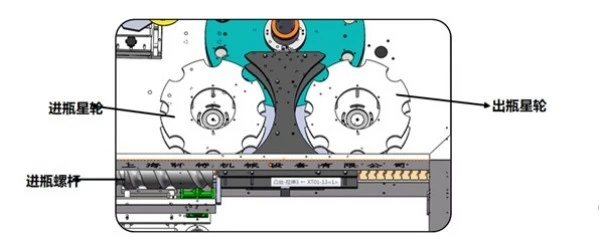

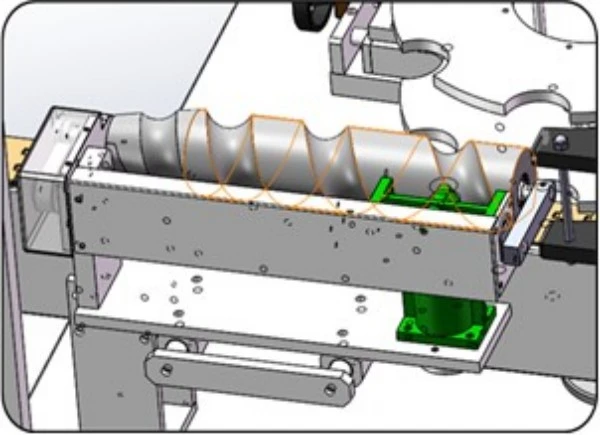

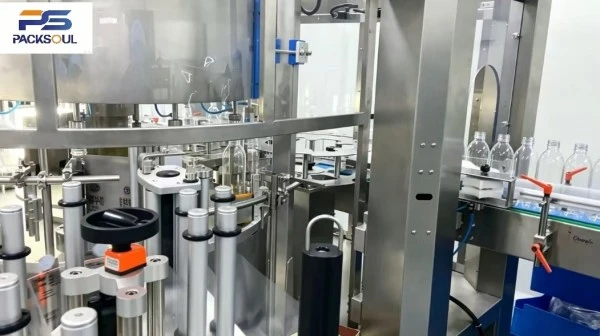

ボトルは整然とした流れで機械に搬入されます。インフィードスクリューは、密集したボトルを等間隔に分離します。

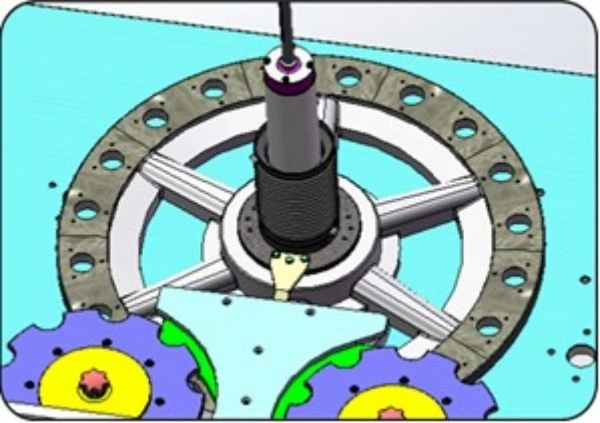

インフィードスターホイールによりボトルを回転テーブルにスムーズに搬送します。

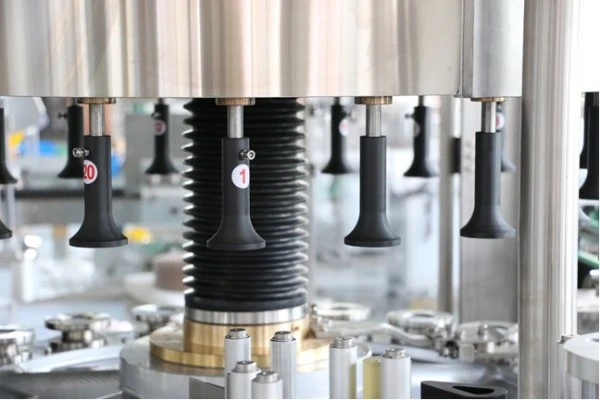

サーボモーターが位置決めの準備ができている間、ボトルホルダーはボトルを固定します。
位置決めシステムはボトルの基準点を検出し、回転コマンドを送信します。
サーボ駆動のボトル ホルダーは、事前に設定されたラベル付け角度までボトルを回転させます。
サーボラベル付けステーションがラベルを塗布し、ブラシ機構がラベルをボトル表面にしっかりと押し付けます。
完成したボトルは排出スターホイールを通って搬出され、次の製造工程へ進みます。
| いいえ。 | コンポーネント名 | ブランド |
| 1 | HMI | シュナイダー（フランス） |
| 2 | サーボモーター | シュナイダー（フランス） |
| 3 | サーボドライブ | シュナイダー（フランス） |
| 4 | メインモーター | シュナイダー（フランス） |
| 5 | コンベヤモーター | TRANSTECNO(Italy) |
| 6 | PLC | シュナイダー（フランス） |
| 7 | 周波数インバーター | シュナイダー（フランス） |
| 8 | 周波数インバーター | シュナイダー（フランス） |
| 9 | 透明ラベルセンサー | リューゼ（ドイツ） |
| 10 | 物体検知センサー（反射型光電式） | シック（ドイツ） |
| 11 | 検出用光電センサー（反射型） | シック（ドイツ） |
| 12 | 近接スイッチ | シック（ドイツ） |
| 13 | スイッチング電源 | MW（台湾、中国） |
| 14 | ユニバーサル切替スイッチ | メラー社（ドイツ） |
| 15 | 非常停止スイッチ | シュナイダー（フランス） |
| 16 | 漏電遮断器 | シュナイダー（フランス） |
| 17 | 小型サーキットブレーカー | シュナイダー（フランス） |
| 18 | ACコンタクタ | シュナイダー（フランス） |
| 19 | ロータリーエンコーダ | ネミコン（日本） |
| 20 | 電気スリップリング | センリング |
| 21 | 圧力計 | パナソニック（日本） |
| 22 | ビジョンカメラ | ハイクビジョン |

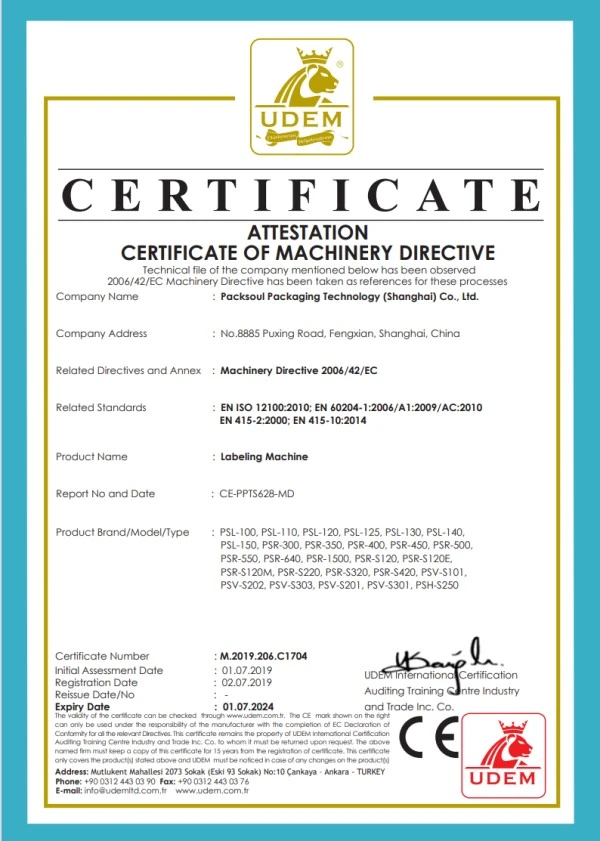

すべての電気部品は CE 認証要件に準拠しています。
機械全体に CNC 精密機械加工が使用されており、長期にわたる高速生産でも信頼性が高く低ノイズの動作を実現するために厳密な公差制御が行われています。

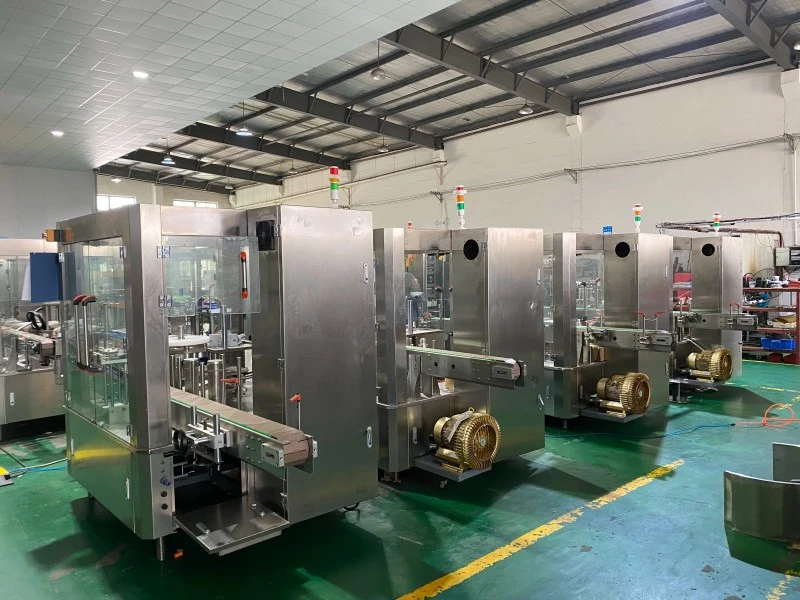

各マシンは出荷前に継続的な無負荷エージングテストを受け、ラベルの精度、サーボの同期、安全停止、アラーム機能が完全に検査されます。
この機械は、長期耐久性を実現する 304 ステンレス鋼の本体を備えた密閉型、防塵性、耐腐食性の設計を備えています。

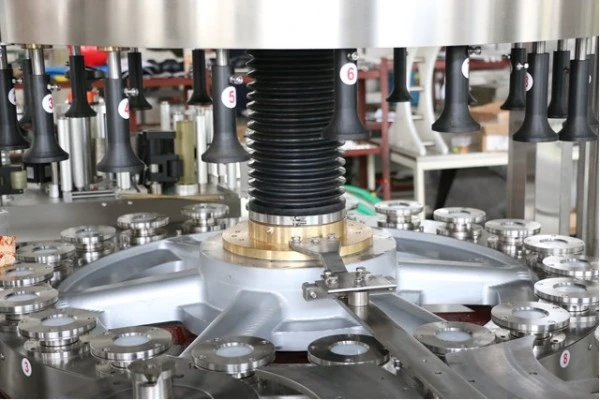

単一のメインシャフトを備えた標準的な回転式ラベル貼付機とは異なり、PACKSOUL 回転式粘着式ラベル貼付機は、プログラム可能な電子カム制御を備えた 12 個の独立したサーボ駆動ボトル ホルダーを使用します。各ステーションは、複雑な丸いボトルであっても、正確な位置決めができるように個別に調整できます。
高速でもスムーズで安定した動作を実現します。長いラベルもムラなく貼れます。
主要なコンポーネントは社内で製造されており、より迅速な配送、メンテナンス、スペアパーツのサポートのために在庫に保管されています。
工具不要の交換パーツにより、ボトルのサイズ変更が迅速になり、生産のダウンタイムが削減されます。
ボトル詰まりや安全ドアが開いた場合には機械が自動的に停止するため、機械の損傷や材料の無駄が軽減されます。
密閉型設計により、湿気の多い食品やパーソナルケアの生産環境でも信頼性の高い長期稼働が可能になります。
1. 海上および航空輸送向けに、防水性、耐衝撃性、耐湿性を備えた燻蒸防止の木製ケース。
2. 主要な可動部分は輸送中のズレを防ぐために強化されています。
3. パッキングリスト、検査報告書、適合証明書、輸出通関書類が提供されます。
4. FOB、CIF、DDP の取引条件が利用可能です。

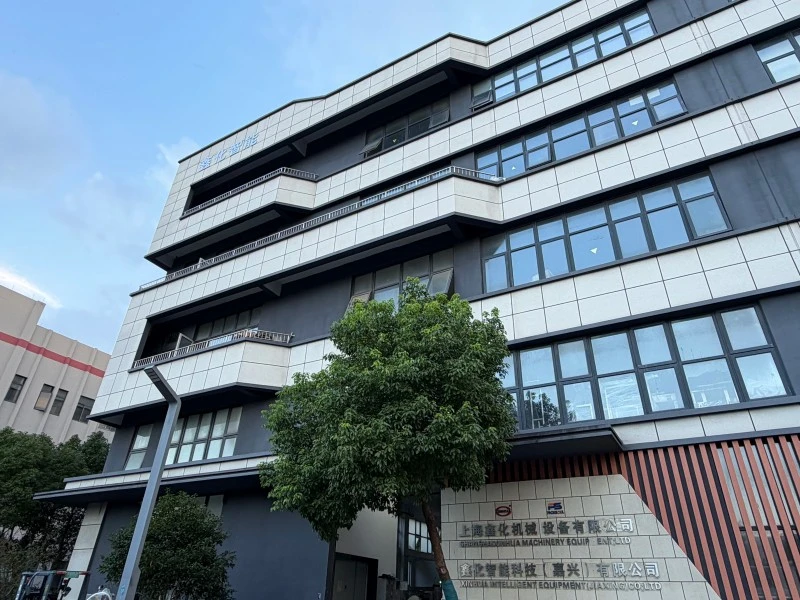

PackSoul は、高速ロータリーラベル貼付機の開発と製造に重点を置いています。当社のロータリー丸型ボトル粘着ラベル貼付機は、ヨーロッパ、東南アジア、中東、南米、アフリカなど、さまざまな海外市場の顧客に供給されています。

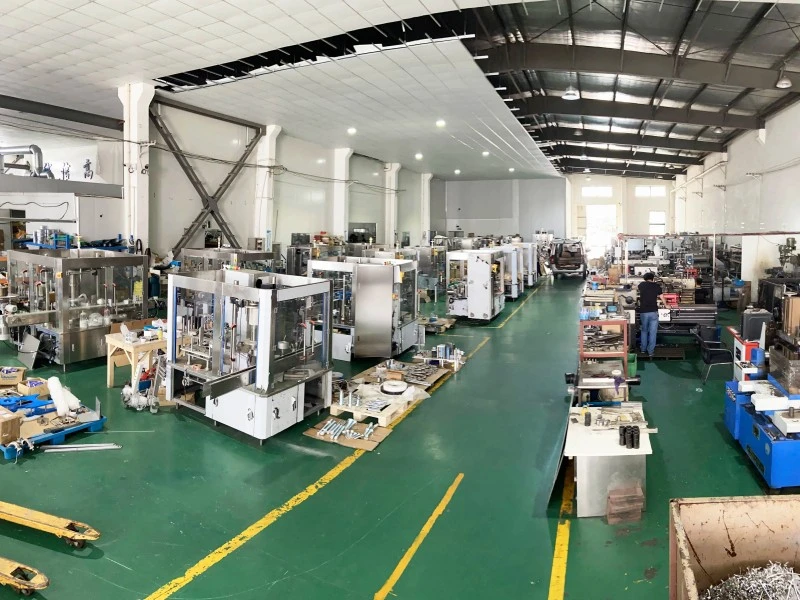

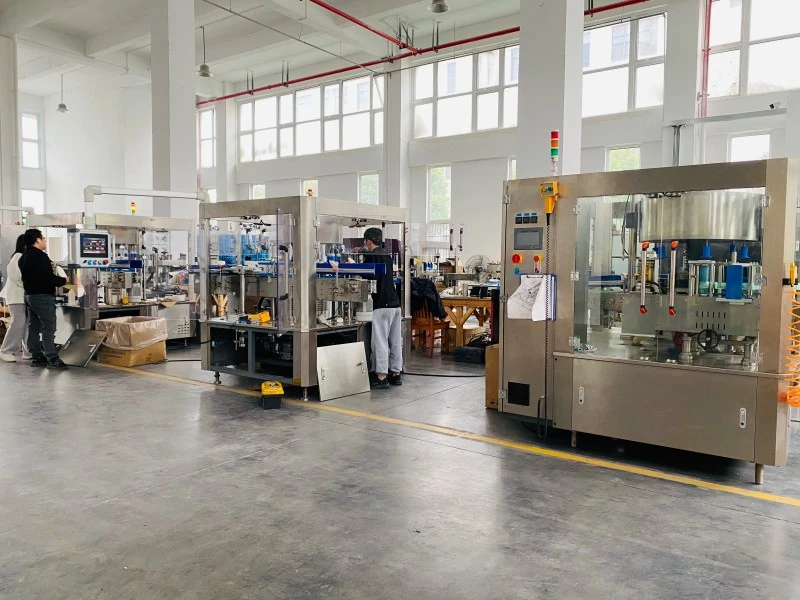

社内の研究開発、機械加工、機械テストの機能により、当社は統合された製造および技術サポートを提供します。当社の装置は飲料、パーソナルケア、医薬品の用途に使用されており、海外の顧客向けの完全なラベリングラインプロジェクトの経験があります。
エンジニアは、さまざまなサイズのボトルを含め、顧客のサイトで機械を設置して試運転するよう手配できます。完全な充填ラインについては、ラインの統合と試運転もお手伝いします。お客様の現場状況に合わせてスケジュール調整が可能です。
オンサイトトレーニングには、機械の操作、ボトルの交換、パラメータ調整、基本的なトラブルシューティング、日常のメンテナンスが含まれます。操作マニュアルも用意されています。
機械には受領後 1 年間の保証が付いています。保証期間中の人的要因以外の故障は無料で修理されます。保証期間後は、交換部品の費用のみを負担して生涯保守が提供されます。
トラブルシューティングのためにリモート ビデオ サポートが提供されます。重大な問題については、24 時間以内にエンジニアがオンサイト サービスを手配できます。共通のスペアパーツは在庫があり、通常、注文確認後、休日を除く 3 営業日以内に発送されます。
サービス記録は維持されており、当社の技術チームが機械の動作を定期的にフォローアップして、メンテナンスや生産上の問題に対してタイムリーなサポートを提供します。
A: 主に丸いボトルの正確な位置決めとラベル付けのために設計されています。一部の通常の角型コンテナにも対応します。特殊な形状のボトルにはカスタム ソリューションが利用可能です。
A: はい。速度は、生産ライン全体の生産速度に合わせて連続的に調整できます。
A: いいえ。キーチェンジパーツは素早く取り外すことができ、ほとんどの調整ポイントは工具を使わずに設定できるため、切り替えが迅速かつ簡単になります。
A: 各ボトル ホルダーには独立してプログラム可能な回転曲線があり、長いラベルや特殊なラベル貼り付け用途に高い位置精度を提供します。
A: はい。本機は防水、防塵、耐腐食設計を採用しており、湿気の多い環境でも確実に動作します。電気キャビネットの定期的なメンテナンスと除湿をお勧めします。
A: はい。経験豊富なエンジニアを海外に派遣して、オンサイトでの設置、試運転、オペレーターのトレーニングを行うことができます。
