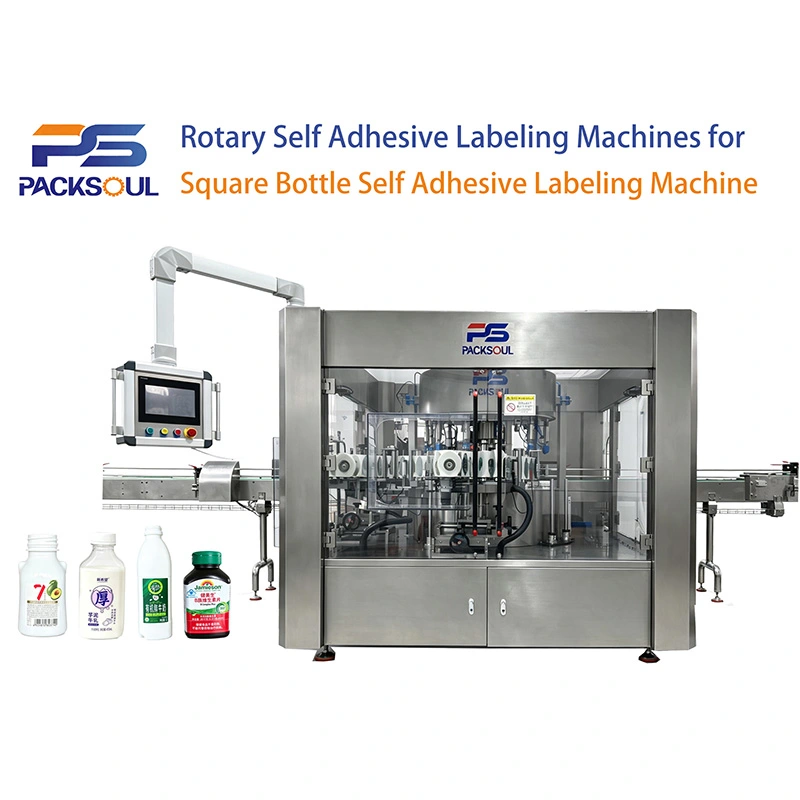

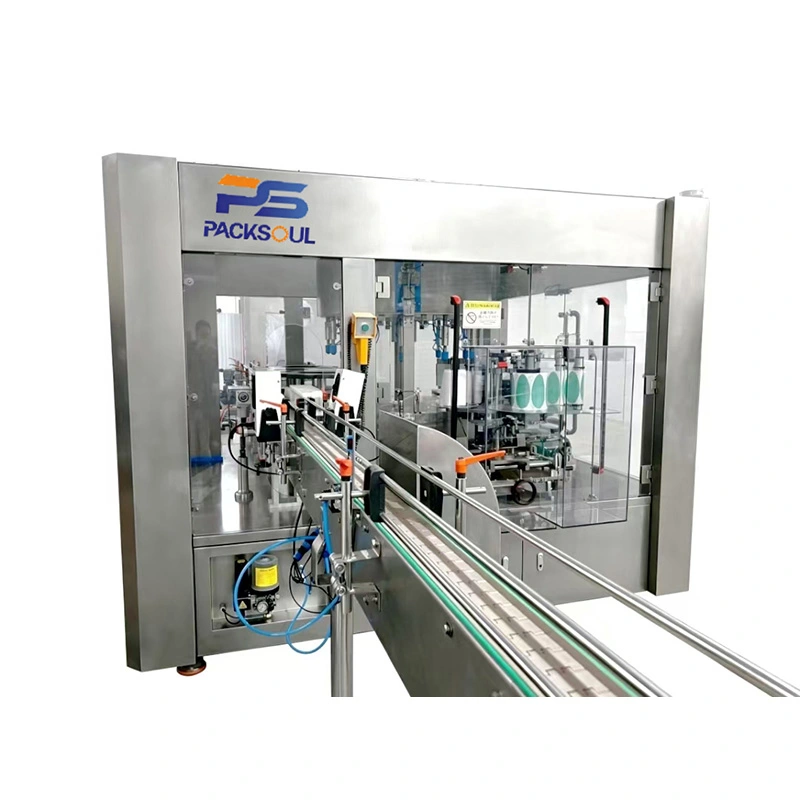

角型ボトル自己粘着ラベル貼付機

Packsoul スクエアボトル自己粘着ラベル貼付機は、大量注文やカスタマイズに利用できます。 12 ステーションのサーボ位置決めシステムは、正方形および長方形のボトルのシングル、ダブル、およびマルチサイドのコーナーラベルをサポートします。クイックチェンジ治具と安定した高速動作により、連続自動生産に適しています。

お問い合わせを送信

製品説明

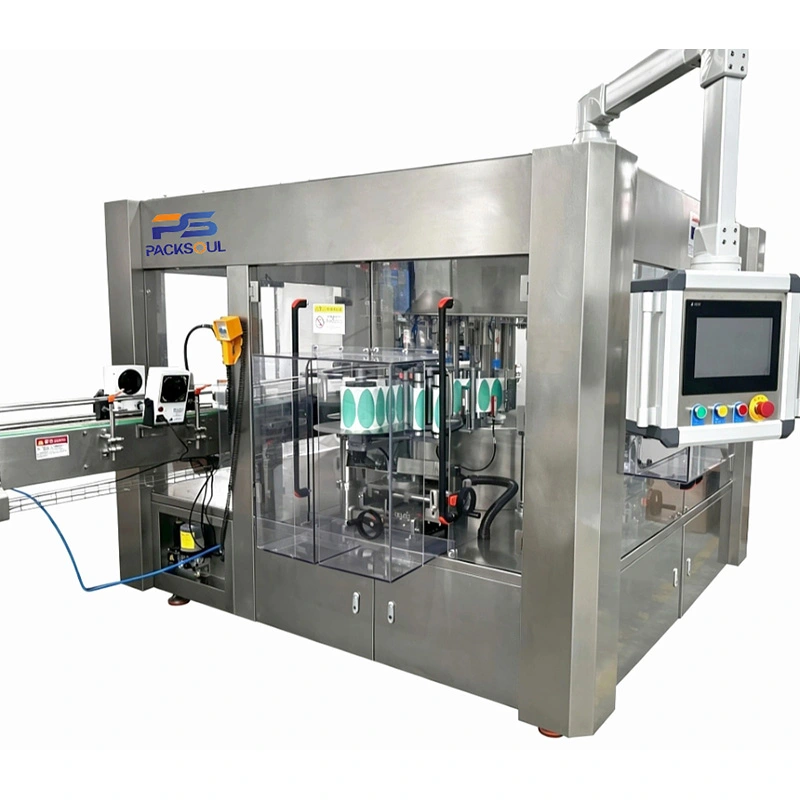

角型ボトル粘着ラベル貼付機は、正方形、長方形、平角の容器用に設計された高速自動ラベル貼付機です。片面、両面、および複数面のコーナーラベルをサポートします。

この機械は、ベース、コンベアシステム、回転テーブル、デュアルラベリングステーション、サーボ位置決め治具、および電気制御システムで構成されています。高精度のスターホイール分離と 12 個の独立したサーボ固定具が各ボトルをしっかりと配置し、角や側面に正確なラベルを貼り付けます。

この機械は独立して動作することも、大量生産のために充填およびキャッピングラインと統合して動作することもできます。

主な特長

12ステーションサーボ位置決め

各ステーションは独立したサーボ駆動の治具を使用しており、安定したボトルの位置決めと高速でのスムーズで低騒音の操作を実現します。

正確なコーナーラベリング

ボトルの側面や角への正確なラベル貼りをサポートします。特別な固定具により、長いラベルを平らにしわなく保つことができます。

ラベルヘッドの調整が簡単

ラベリングヘッドは多方向の調整をサポートしています。工具不要の調整により、ボトルの交換が迅速かつ簡単に行えます。

安定したラベルの適用

アップグレードされたラベル送りシステムは、安定した張力とスムーズなラベル貼り付けを提供し、気泡やシワを軽減します。

独立したサーボラベリングステーション

サーボ駆動のラベル送りにより、正確かつ安定したラベルの発行が保証されます。シンプルな自動制御で操作も簡単です。

社内製造

主要な機械コンポーネントは社内で開発および製造されています。メンテナンスを容易にするために、スペアパーツがすぐに入手可能です。

耐久性のある機械設計

CNC加工部品と防塵・防水構造により、湿気の多い生産環境でも安定した動作を保証します。

自動監視と安全性

このシステムはボトルの流れを監視し、ボトルの詰まりを検出します。異常が発生したり、安全ドアが開いたりすると、機械は自動的に停止します。

フラットボトル用 12 ステーション回転式粘着ラベル貼付機

モデル	PSR-B120
ラベル貼り付け速度	12000 BPH (1 時間あたりのボトル数)
容器の直径	30～100 mm (ボトル底部の直径に基づく; より大きいサイズにはカスタマイズが必要)
コンテナの高さ	100～400mm
ラベルの最大高さ	200mm
ラベルの最大幅	300mm
ラベルロールサイズ	内径：Φ76.2mm。外径：Φ400mm
機械全体の寸法	4000L×2500W×2000Hmm
作業テーブルの高さ	1000 ± 50 mm (カスタマイズ可能)

動作原理

PACKSOUL スクエアボトル粘着ラベル貼付機は、回転スターホイール位置決めシステムとサーボ制御のラベル送りを使用しています。ボトルは順番に分離され、ロータリーステーションに供給されます。サーボ固定具が各ボトルをしっかりと保持して位置決めし、12 個の独立したサーボ固定具が事前に設定されたプログラムに従ってボトルの角度を調整します。

ポジショニングシステムはボトルの位置を検出し、サーボシステムを制御して正確な角度調整を行います。サーボ駆動のラベル付けステーションがラベルを送り、コーナーラベル付けブラシがラベルの側面と角を滑らかにします。ラベルを貼り付けた後、ボトルはスターホイールによって排出されます。プロセス全体が自動的に実行されます。

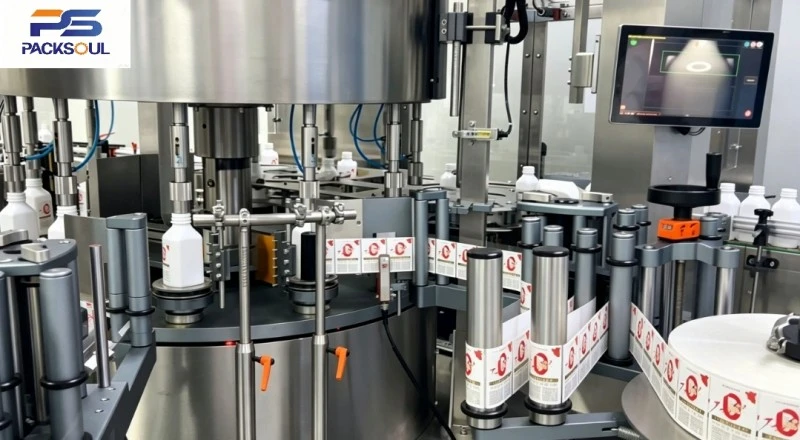

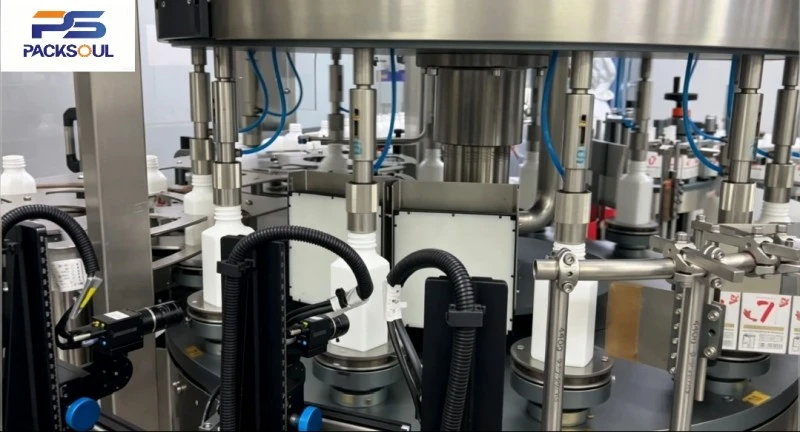

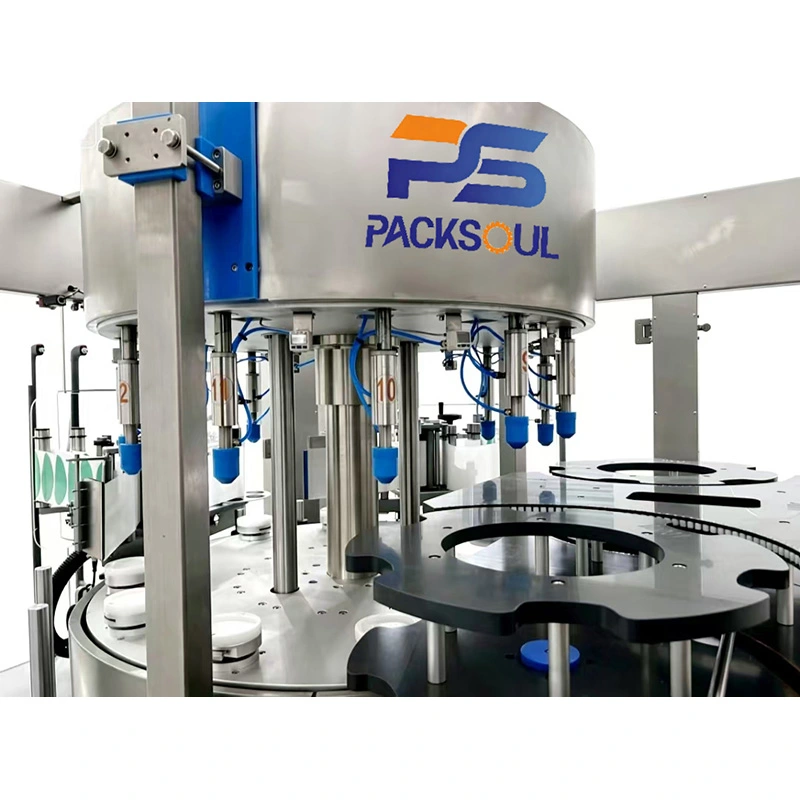

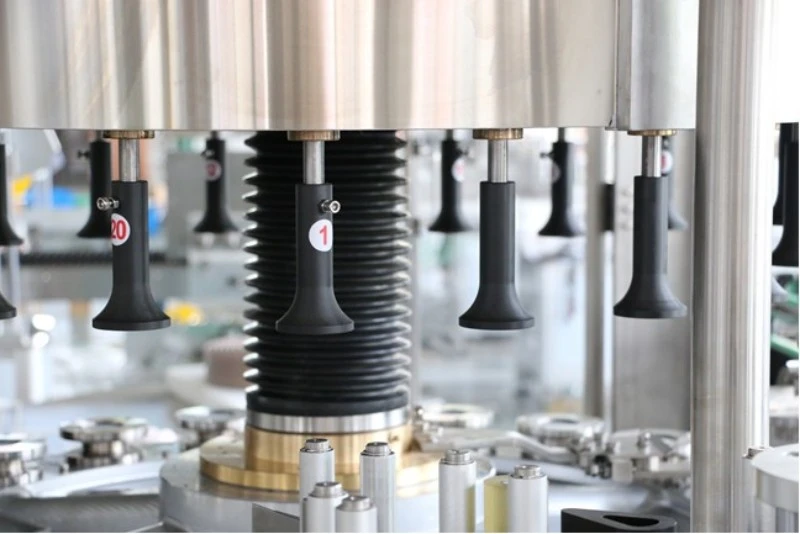

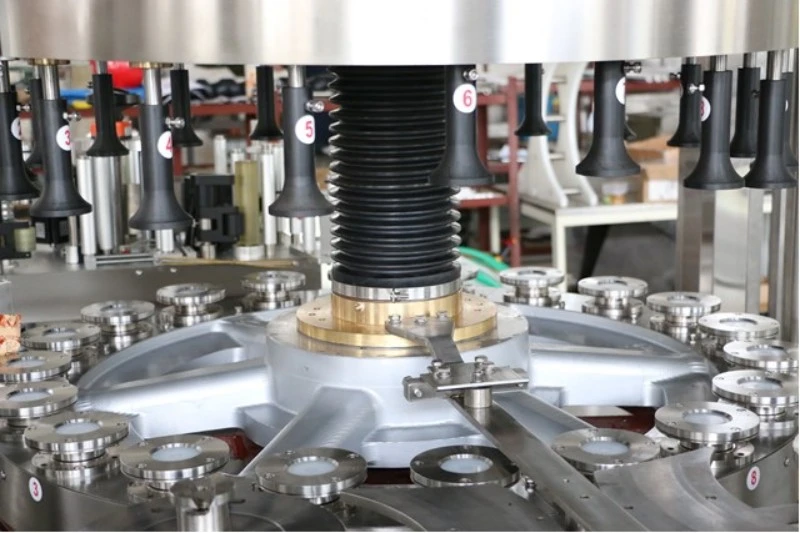

機械詳細：

Square Bottle Self Adhesive Labeling Machine

アプリケーション

この角型ボトル粘着ラベル貼付機は、さまざまな業界の正方形および長方形の容器の大量ラベル貼りに適しています。

飲料業界: 角型ジュースボトル、調味料ボトル、お茶飲料ボトル。

パーソナルケア産業: 角型シャンプーボトル、平角型ボディウォッシュボトル、フレグランス容器。

医薬品および健康製品: 角型経口液体ボトルおよび健康製品ボトル。

化学産業: 四角い試薬容器と小型の化学ドラム。

高速連続生産ラインに最適です。特殊なボトル形状にはカスタムソリューションが利用可能です。

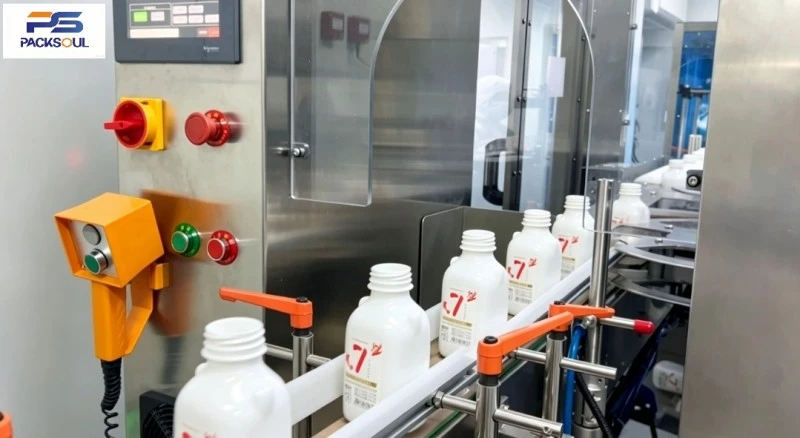

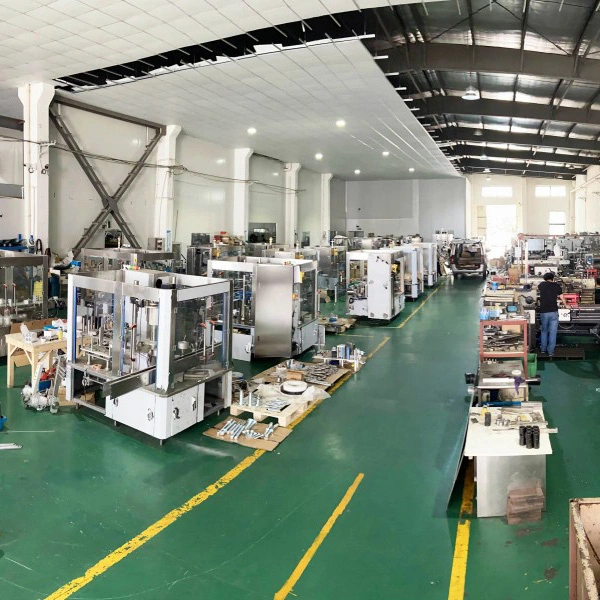

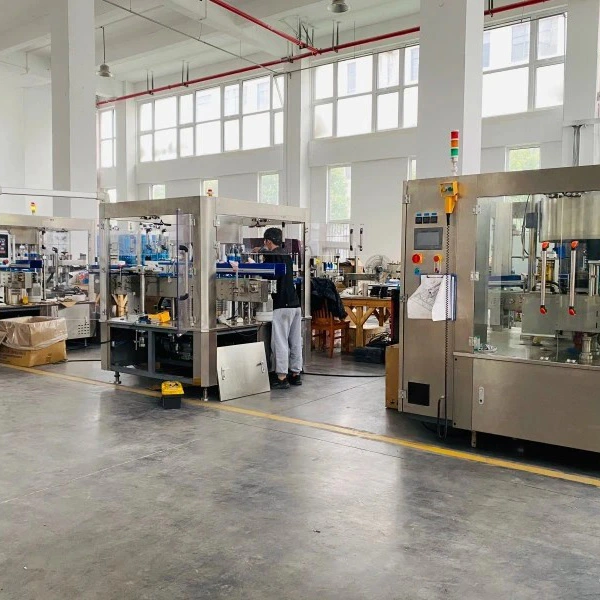

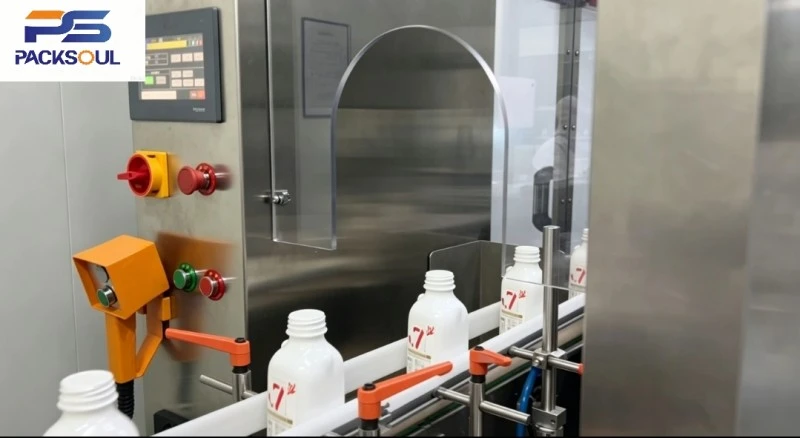

工場生産ライン

ラベル付き角瓶サンプル

機械のメンテナンス

コンベヤチェーン、スターホイール、ラベルヘッド、光電センサーは毎日清掃してください。ラベルの残りやほこりを取り除きます。

サーボモーターとサーボドライブを定期的にチェックしてください。必要に応じて、ボトルの固定具とラベルの位置を調整します。

湿気の多い作業場では、電気キャビネットを定期的に除湿してください。

電気キャビネットやサーボモーターを高圧水鉄砲で直接洗浄しないでください。

長期のシャットダウンの場合は、ラベルロールの張力とボトル固定具の圧力を解放して、変形や接着剤の蓄積を防ぎます。

安全ガード、安全ドアのインターロック、器具の開閉システムを定期的に確認してください。

機械加工プロセス

哺乳瓶での授乳

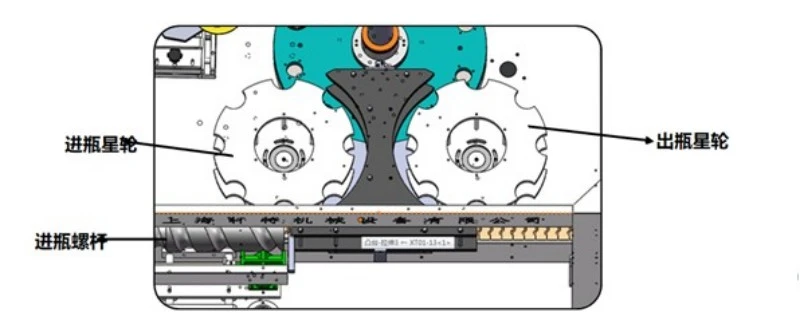

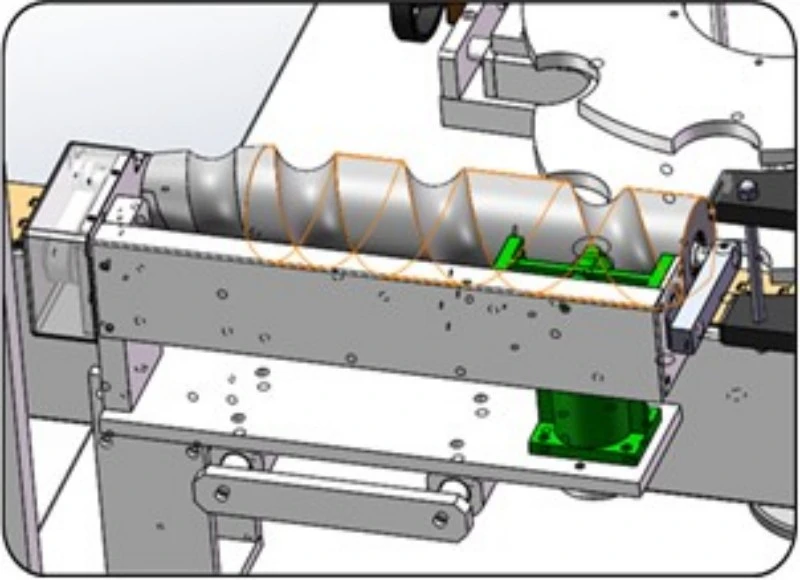

角型ボトルはコンベアで供給され、インフィードスクリューで均等に分離されます。

スターホイールフィード

インフィードスターホイールはボトルをロータリーステーションにスムーズに移送します。

ボトル保持

サーボ固定具がボトルを閉じて四方から保持し、ボトルの角度を修正します。

位置検出

サーボポジショニングシステムがボトルの位置を検出し、角度を調整します。

サーボ位置決め

サーボ固定具はボトルを事前に設定されたラベル付け位置まで回転させ、所定の位置にロックします。

ラベリング

サーボラベル付けステーションがラベルを送り、コーナーブラシがラベルを側面と角にしっかりと押し付けます。

製品の排出

ラベルが貼られたボトルはアウトフィードスターホイールにより排出され、次の工程へ進みます。

コンポーネントの原点

いいえ。	コンポーネント名	ブランド
1	HMI	シュナイダー（フランス）
2	サーボモーター	シュナイダー（フランス）
3	サーボドライブ	シュナイダー（フランス）
4	メインモーター	シュナイダー（フランス）
5	コンベヤモーター	トランスキー（イタリア）
6	PLC	シュナイダー（フランス）
7	周波数インバーター	シュナイダー（フランス）
8	周波数インバーター	シュナイダー（フランス）
9	透明ラベルセンサー	リューゼ（ドイツ）
10	物体検知センサー（反射型光電式）	シック（ドイツ）
11	検出用光電センサー（反射型）	シック（ドイツ）
12	近接スイッチ	シック（ドイツ）
13	スイッチング電源	MW（台湾、中国）
14	ユニバーサル切替スイッチ	メラー社（ドイツ）
15	非常停止スイッチ	シュナイダー（フランス）
16	漏電遮断器	シュナイダー（フランス）
17	小型サーキットブレーカー	シュナイダー（フランス）
18	ACコンタクタ	シュナイダー（フランス）
19	ロータリーエンコーダ	ネミコン（日本）
20	電気スリップリング	センリング
21	圧力計	パナソニック（日本）

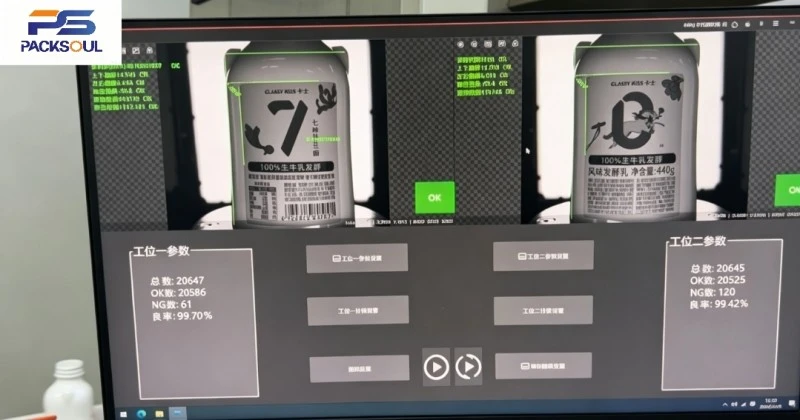

22	ビジョンカメラ	ハイクビジョン

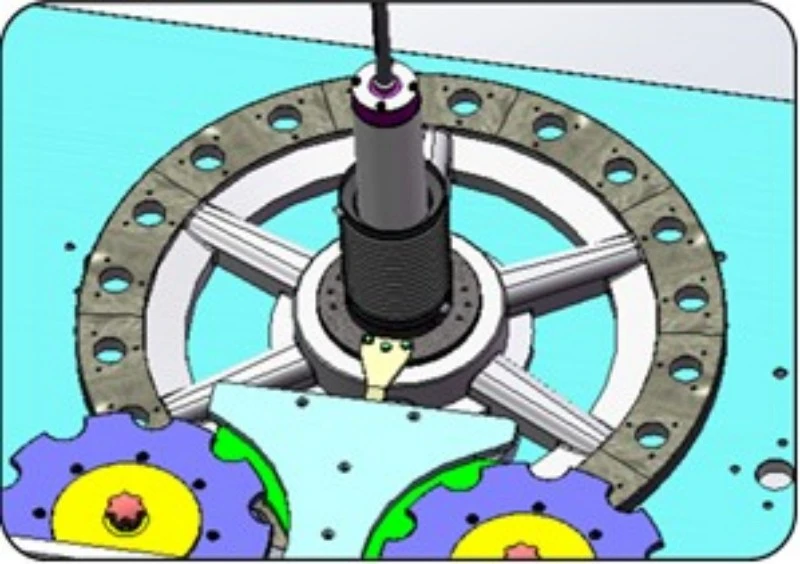

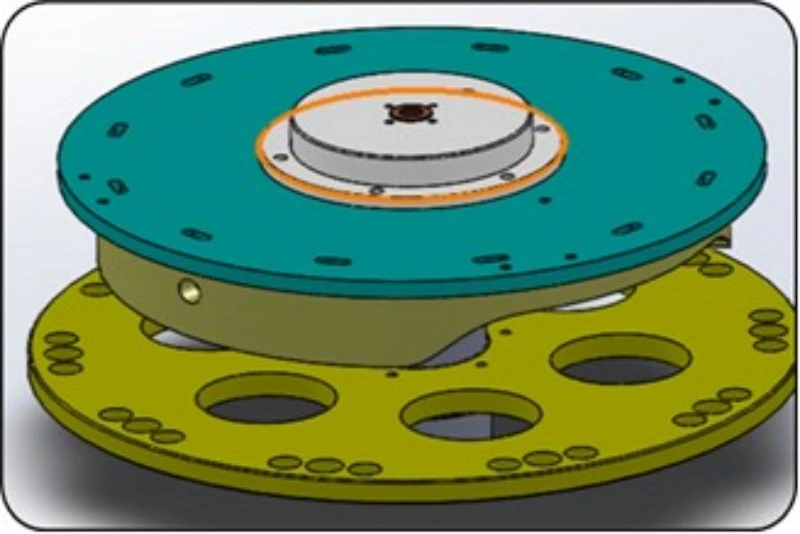

3D 機械コンポーネント図

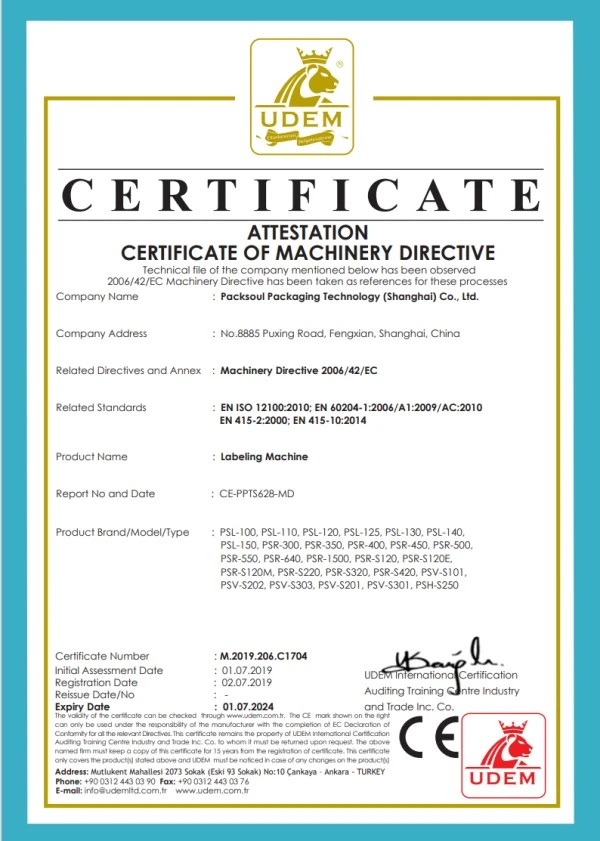

認証と品質保証

1. すべての電気部品は CE 規格を満たしています。

2. この機械は、安定した低騒音動作を実現するために厳密な公差管理を行った CNC 精密機械加工されています。角型ボトルラベル貼付機は、ボトル保持とコーナーラベル貼付について特別にテストされています。

3. 各機械は出荷前に、ラベルの精度、サーボ動作、安全停止機能などを含む継続的な無負荷テストを受けます。

4. この機械は、より長い耐用年数を実現する 304 ステンレス鋼ボディを備えた密閉型防塵および耐腐食設計を特徴としています。 Certifications

私たちを選ぶ理由

ほとんどのロータリーラベル貼付機は丸型ボトル用に設計されており、角型ボトルに使用するとボトルの動き、角のラベルのしわ、位置決めエラーなどの問題が発生する可能性があります。 PACKSOUL 角型ボトル粘着ラベル貼付機は、角型ボトル用に特別に設計されています。各ステーションには独立したサーボフィクスチャとプログラム可能な電子カムがあり、パラメータを調整して正確な両面とコーナーのラベルを付けることができます。

12 個の独立したサーボ固定具により、高速動作中に角型ボトルの安定性が維持され、隅々までスムーズなラベル貼り付けが保証されます。

すべての板金部品と機械加工部品は社内で製造されています。迅速な供給とサービスのために、スペアパーツは在庫に保管されています。

クイックチェンジモジュラー治具により、工具を使わずにボトルを簡単に交換できるため、生産のダウンタイムが削減されます。

安全インターロックシステムは、ボトル詰まりやドアが開いた場合に機械を自動的に停止し、製品や機械の損傷を軽減します。

防塵・防水設計により、湿気の多い食品やパーソナルケアの生産環境でも安定した動作が可能です。
