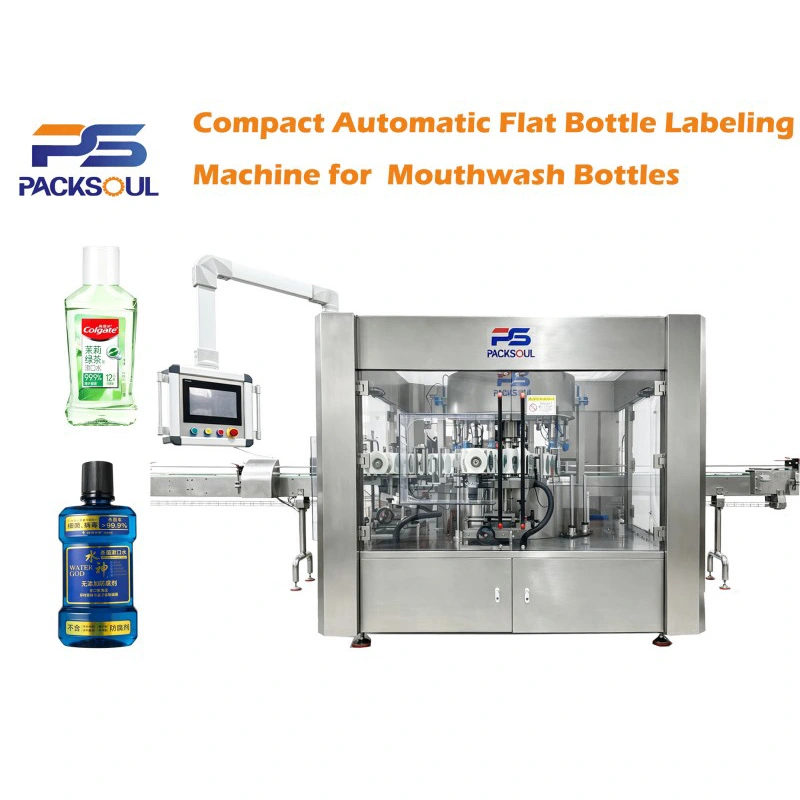

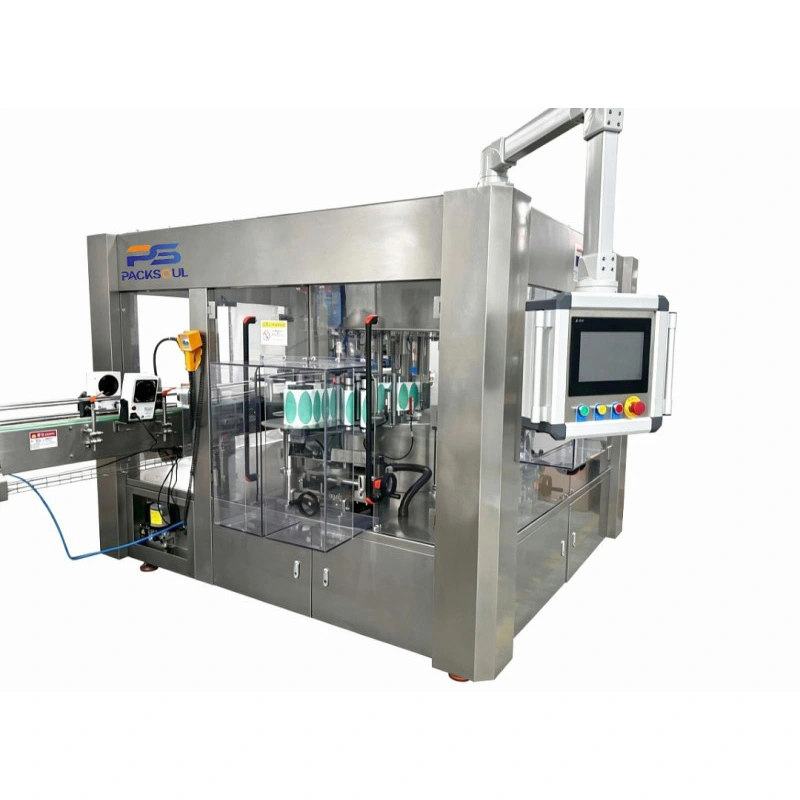

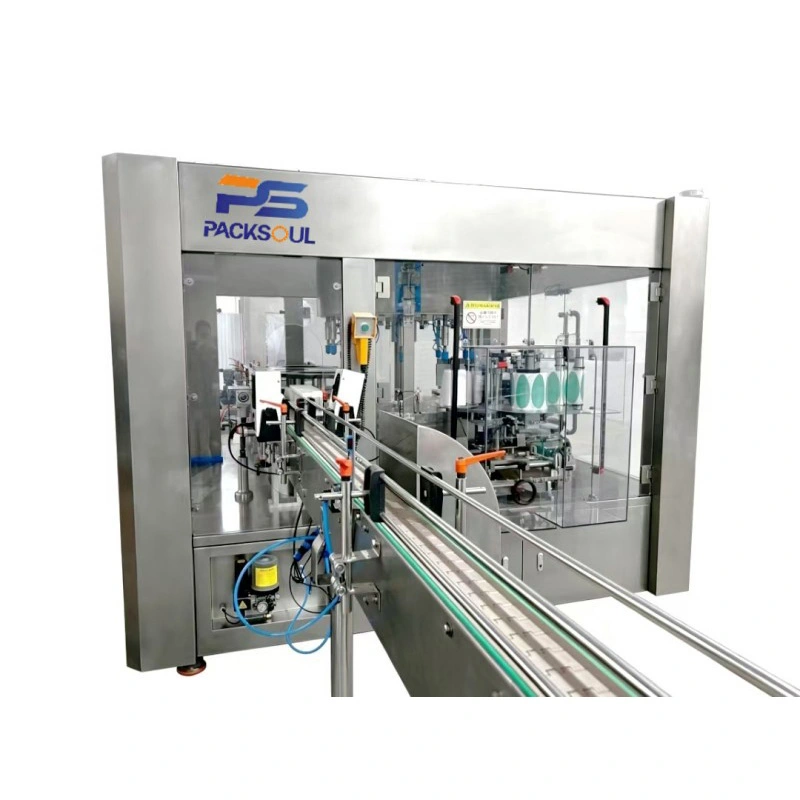

うがい薬フラットボトルラベル貼付機

PackSoul は、平らなうがい薬やオーラルケア容器を扱うメーカー向けにカスタムラベル装置を提供しています。うがい薬フラットボトルラベル貼付機は、サーボ位置決めを使用して正確な片面または両面ラベルを貼り付け、ボトルのずれやラベルのしわを軽減します。コンパクトな構造により設置スペースを節約し、スタンドアロン操作または充填、キャッピング、コーディングラインとの統合をサポートします。

お問い合わせを送信

製品説明

マウスウォッシュフラットボトルラベル貼付機は、マウスウォッシュフラットボトルやその他のオーラルケアフラット容器用に開発されたコンパクトな連続搬送式粘着ラベル貼付機です。ボトルの搬送、ガイドと位置決め、ラベル貼付とプレス、完成品の排出を自動で完了します。この機械は、薄いボトル本体と平らなうがい薬ボトルの不安定性によって引き起こされるラベルの位置ずれに対処するように特別に設計されており、手動で位置を調整する必要がありません。オーラルケア工場での自動生産に適しており、同じサイズの平ボトル容器を複数個収納できるので、柔軟な生産切り替えが可能です。

主な利点

フラットボトルの柔軟な配置

薄肉うがい薬ボトル用に設計された柔軟なホルダーにより、圧力を調整できます。ボトルを圧迫したり表面を傷つけたりすることなくしっかりと保持し、両面ラベルを適切に揃えることができます。

コンパクトな機械設計

この機械は設置面積が小さく、スペースが限られた作業場に適しています。工場内のレイアウトを大幅に変更することなく、設置や移動が簡単に行えます。

サーボ同期ラベル付け

サーボモーターがラベルの送り速度を制御します。 PLC と HMI システムにより、日常の操作が簡単になります。パラメータはタッチスクリーンで直接設定でき、障害メッセージは自動的に表示されます。

複数のラベルのオプション

紙粘着ラベル、透明フィルムラベル、印刷カラーラベルに対応しています。ラベルシステムはラベルを滑らかに保ち、気泡やシワを軽減します。

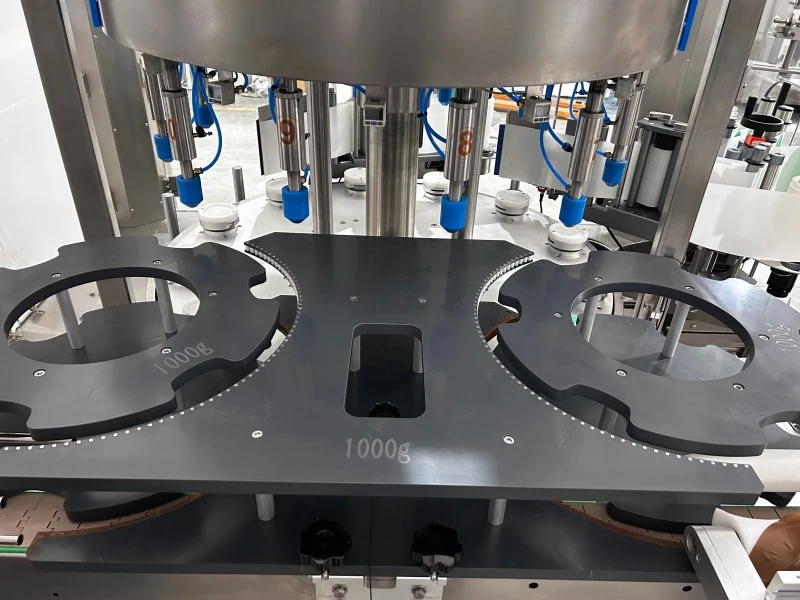

クイックサイズ変更

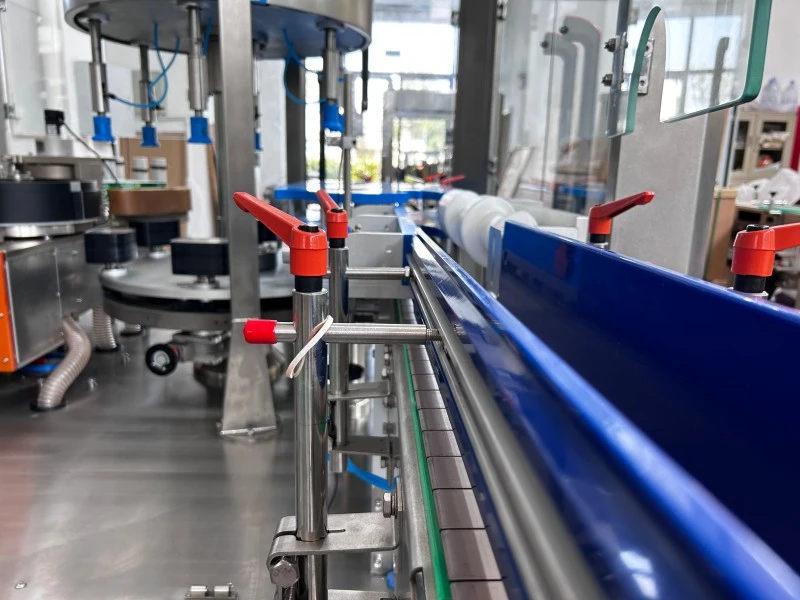

調整部分に目盛りが付いているのでセットアップが簡単です。複雑な分解をすることなく、さまざまなサイズのうがい薬ボトルを素早く交換できます。

簡単なライン統合

この機械はスタンドアロンユニットとして稼働することも、充填、キャッピング、コーディング機器と接続して完全な自動オーラルケア包装ラインを形成することもできます。

製品パラメータ（仕様）

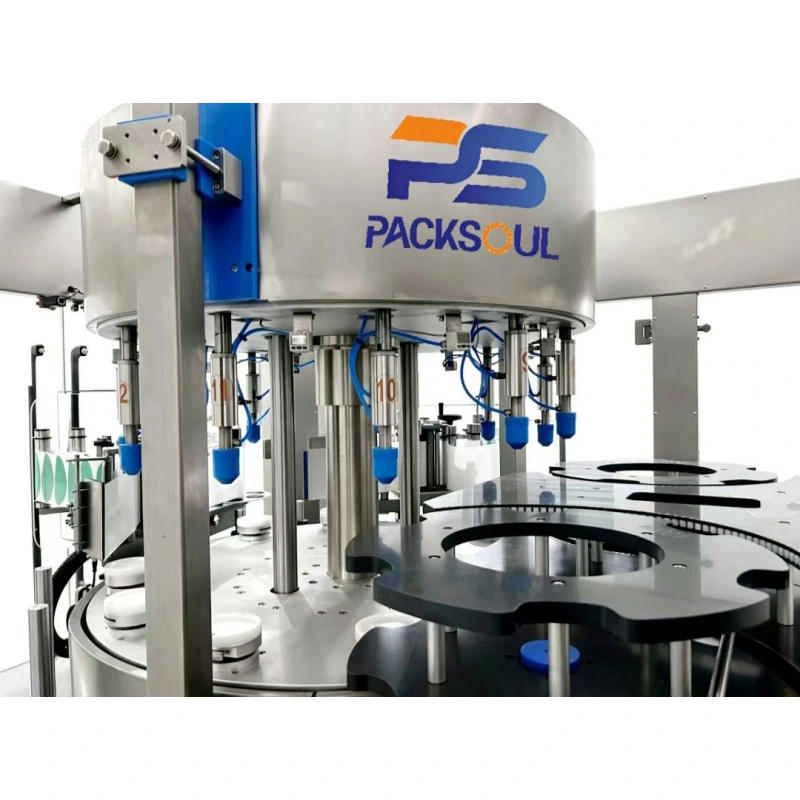

パラメータ項目	12ステーションロータリー粘着ステッカーラベリングマシン
モデル	PSR-B120
ラベル貼り付け速度	12000 BPH (ボトル/時間)
容器の直径	30‑100 mm (超える場合はカスタマイズ可能)
コンテナの高さ	100～400mm
ラベルの最大高さ	200mm
ラベルの最大幅	300mm
ラベルロール直径	インナー:Φ76.2mm アウター:Φ400mm
機械全体のサイズ	4000L2500W2000H mm
作業テーブルの高さ	1000±50mm（カスタマイズ可能）

動作原理

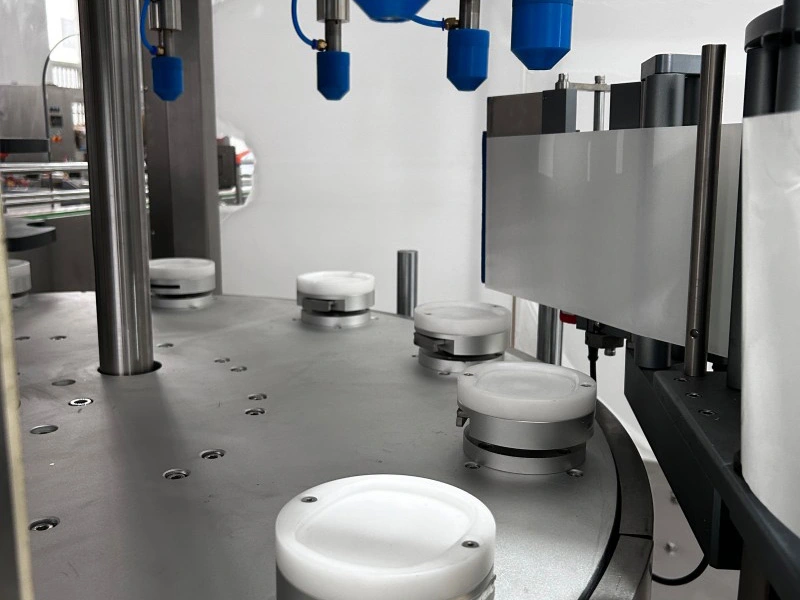

うがい薬ボトル用のコンパクトな自動フラットボトルラベル貼付機は、ボトルをコンベア上で移動させます。ガイドシステムは、ラベルを貼る前に各フラットボトルを中央に配置します。センサーがボトルを検出すると、サーボシステムがラベルの送りを開始します。ボトル表面にラベルを貼り、加圧ローラーでしっかりと押し付けることで空気を抜き、気泡やシワを軽減します。完成したボトルは自動的に排出され、次の工程へ送られます。

応用分野と事例

応用分野: オーラルケア、日用化学製品、消毒剤製品。
適切な容器: 平らなうがい薬ボトル、口臭除去剤ボトル、消毒剤ボトル、およびさまざまなサイズのその他の平らな容器。
プロジェクト事例: この機械は、オーラルケア OEM 工場で大型のポータブルうがい薬ボトルに使用されています。中小規模の工場だけでなく、中・大規模な生産ラインにも適しています。

機械のメンテナンス

日常のメンテナンス: 製造後、コンベアチェーンと圧力ローラーから接着剤とラベルの廃棄物を取り除きます。
毎週のチェック: センサーをチェックし、光電センサーヘッドを清掃します。ベルトの張りを点検し、ガイド調整部分がしっかりと固定されていることを確認してください。
毎月のメンテナンス: 可動ベアリングと調整スライダーに少量の潤滑剤を追加します。サーボと電気接続を確認してください。
長期シャットダウン: 接着剤の残留物をすべて取り除き、防塵のためにマシンをカバーします。ラベルロールは涼しく乾燥した場所に保管してください。

作業工程

パラメータ設定: HMI でボトルのタイプ、ラベルの長さ、およびラベルの位置を入力します。
ボトル供給: うがい薬ボトルをコンベア上に置きます。機械が自動的に給餌します。

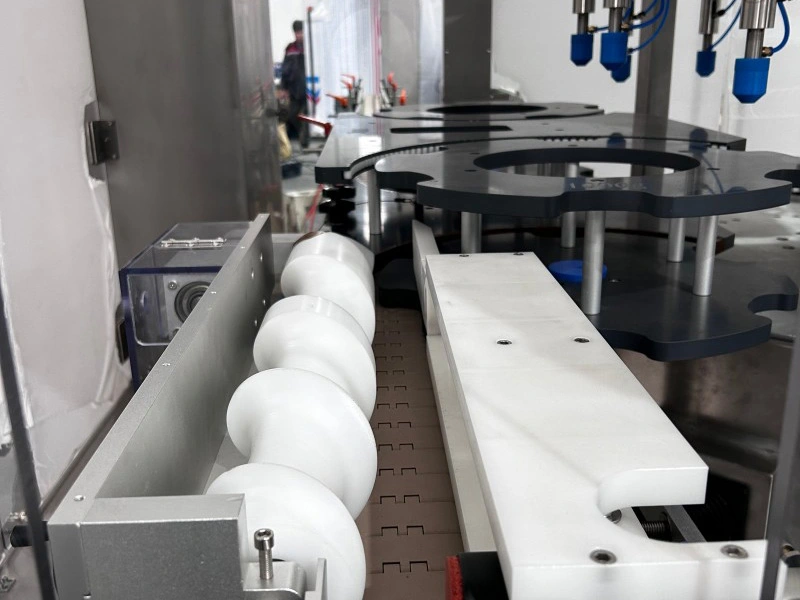

位置決め: 柔軟なガイドシステムが平らなボトルを中心に置き、まっすぐに保ちます。
信号検出: 光電センサーがボトルを検出し、サーボラベリングシステムに信号を送信します。
自動ラベル付け: サーボシステムがラベルを送り、ボトルの事前設定位置に貼り付けます。
ローラープレス: 加圧ローラーがラベルを加圧し、空気を除去して接着力を高めます。
製品の排出: 完成したボトルは回収または次の生産プロセスのために自動的に排出されます。

認証と品質保証

各うがい薬フラットボトルラベル付け機は、出荷前に完全な電力テストと継続的なボトルテストを経ます。主要な電気コンポーネントには有名なブランドが使用されています。関連する検査およびコンプライアンス文書を提供できます。当社の工場では、厳密な組み立て、試運転、最終検査の手順に従い、納品前に機械の安定性をチェックするための継続的な生産テストを行っています。

主な電気部品

いいえ。	コンポーネント名	ブランド
1	HMI	シュナイダー（フランス）
2	サーボモーター	シュナイダー（フランス）
3	サーボドライブ	シュナイダー（フランス）
4	メインモーター	シュナイダー（フランス）
5	コンベヤモーター	トランスキー（イタリア）
6	PLC	シュナイダー（フランス）
7	周波数インバーター	シュナイダー（フランス）
8	周波数インバーター	シュナイダー（フランス）
9	透明ラベルセンサー	リューゼ（ドイツ）
10	物体検知センサー（反射型光電式）	シック（ドイツ）
11	検出用光電センサー（反射型）	シック（ドイツ）
12	近接スイッチ	シック（ドイツ）
13	スイッチング電源	MW（台湾、中国）
14	ユニバーサル切替スイッチ	メラー社（ドイツ）
15	非常停止スイッチ	シュナイダー（フランス）
16	漏電遮断器	シュナイダー（フランス）
17	小型サーキットブレーカー	シュナイダー（フランス）
18	ACコンタクタ	シュナイダー（フランス）
19	ロータリーエンコーダ	ネミコン（日本）
20	電気スリップリング	センリング
21	圧力計	パナソニック（日本）
22	ビジョンカメラ	ハイクビジョン

私たちを選ぶ理由

薄肉ボトルの柔軟な保護

調節可能な保持システムは、薄いうがい薬ボトル用に設計されています。ボトルを圧迫したり傷つけたりすることなく、安定したサポートを提供します。

コンパクトな機械設計

うがい薬フラットボトルラベル貼付機は、同じ生産能力でも必要な床面積が少なくなります。作業スペースが限られている工場にとっては実用的な選択肢です。

サーボ制御によるスムーズなラベル貼付

フルサーボシステムにより、高速かつ安定したラベル送りを実現します。また、透明なうがい薬ラベルの低気泡ラベルの実現にも役立ちます。

簡単なサイズ変更

目盛マークにより調整が容易になります。簡単なトレーニングの後、オペレーターは熟練した技術者に頼らずにボトルのサイズを変更できるようになります。

カスタムオプションと無料テスト

機械部品は特殊なうがい薬ボトルのサイズに合わせて調整できます。顧客は無料のサンプルテストのためにボトルとラベルを送付することもできます。

アフターサービス

完成したマシンには 12 か月の保証が付いています。人的要因以外によって損傷したコア部品は、保証期間内であれば無料で修理または交換されます。
中国語の操作マニュアル、メンテナンス手順、セットアップビデオが機械に付属しています。
設置、試運転、トラブルシューティングについては、リモートビデオサポートをご利用いただけます。ご要望に応じて海外オンサイトサービスも手配可能です。
オリジナルのスペアパーツは、継続的な技術サポートとともに長期メンテナンスのために供給されます。

梱包と発送

機械は、輸送中の損傷を軽減するために発泡体で保護された輸出用木箱に梱包されています。電気部品はさらに湿気から保護されます。ツールキット、マニュアル、スペアパーツリストが含まれています。フルコンテナおよびLCL輸送は海上または航空でご利用いただけます。

顧客の信頼とブランドの評判

PackSoul ラベル貼付機は多くの国に輸出されており、オーラルケアおよび日用化学品の OEM 工場で使用されています。当社は多くのフラットボトルラベル貼り付けプロジェクトを完了しており、実際の生産ラインの写真や顧客からのフィードバックを提供できます。当社独自の組立工場が、金属の製造から最終的な機械のテストまでのプロセスを管理します。顧客向けに工場訪問や機械テストを手配できます。
